CLS-LED heeft een robuuste ledlamp met warmwit licht, een gefocusseerde bundel en direct aansluitbaar op het lichtnet.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	2874 K	Warmwit
Lichtsterkte Iv	1059 Cd	Gemeten recht onder de lamp
Stralingshoek	20 deg	Voor een “flood” type lamp al een gefocusseerde bundel.
Vermogen P	11.6 W
Power Factor	0.86	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.6 kVAhr aan reactief vermogen is geweest.
Lichtstroom	283 lm
Efficiëntie	24 lm/W
CRI_Ra	74	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.4606 en y=0.4339
Fitting	230V	Direct aansluitbaar op het lichtnet, middels een stroomdriver.
PAR-waarde	9.7 μMol/s/m2	Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio	1.1	Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen	95 x 30 mm	Buitenafmetingen van de lamp (D = diameter). Hoogte is inclusief trekontlasting voedingskabel.
D afmetingen lichtruimte	80 mm	Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van een denkbeeldige circel juist rondom de leds aan de voorkant. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor	spot, downlighter
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 23-25.5 deg C. Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 9 %. Spanningsafhankelijkheid: er is nauwelijks afhankelijkheid van lampparameters bij variatie van de voedingsspanning
Meetrapport (PDF)
Eulumdat file		Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 (dwars daarop) vlak zijn gelijk daar de lamp een circelsymmetrie heeft over de hoogte as (de z-as).

Deze lamp heeft een gefocusseerde bundel, dit terwijl de lamp “Flood” genoemd wordt; er is tevens een “Spot” versie met nog meer bundeling.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

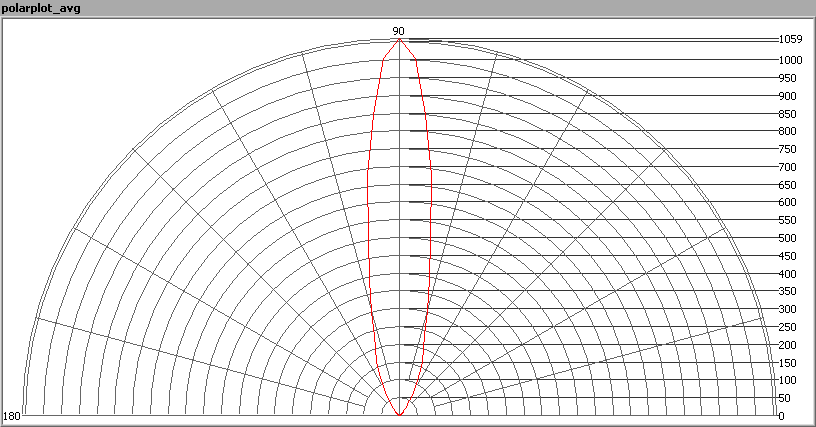

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtstroom in lumen te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 10 graden zijn de gemeten intensiteiten in een range van 45-50 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 19 graden. Deze gemiddelde waarde geldt voor alle denkbeeldige snijvlakken door deze lamp omdat deze lamp symmetrisch is over de hoogte as.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 283 lm.

Efficiëntie

Een lichtstroom van 283 lm, en een opgenomen vermogen van 11.6 Watt, levert een efficiëntie van 24 lm/Watt.

Met de powerfactor van 0.86 geldt dat voor iedere kWh aan netto vermogen, er 0.6 kVAhr aan reactief vermogen is geweest.

Voedingsspanning	230.0 V
Voedingsstroom	59 mA
Vermogen P	11.6 W
Schijnbaar vermogen S	13.5 VA
PF	0.86

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.

Spanningsvorm over de lamp en stroom door de lamp.

De stroom is in fase met de spanning. De vorm van de sinus heeft het niet helemaal; het mist de toppen van de sinus die bij deze stroomvorm ingevallen zijn. Er zijn daardoor ook pieken in de stroomvorm die zullen resulteren in hogere harmonischen. Al met al is er toch een goede powerfactor van > 0.85.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar.

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

De derde harmonische is vooral aanwezig met een amplitude van 10 % van de grondharmonische. De hogeren zijn allen ≈1 % van de grondhamonische.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2875 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 50 graden, daarna is niet meer gemeten omdat de verlichtingssterkte veel lager is geworden (5 lux).

Kijkende naar de stralingshoek van 19 graden (dus 9.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan is de variatie in kleurtemperatuur ongeveer 1 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

Het PAR getal voor het licht van deze lamp komt uit op 9.7 μMol/s/m².

Deze waarde geldt op 1 m afstand van de lamp en tevens geldt deze waarde voor ruwweg het gebied (op 1 m afstand) binnen de stalingshoek.

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 63 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden in dit artikel.

Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De oppervlakte onder het photopisch spectrum is ongeveer even groot (rode curve) als de oppervlakte onder het scotopisch spectrum (zwarte curve), gevolg is een lage S/P ratio van 1.1.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4606 en y=0.4339.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 74 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 74 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0084, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is hoger dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

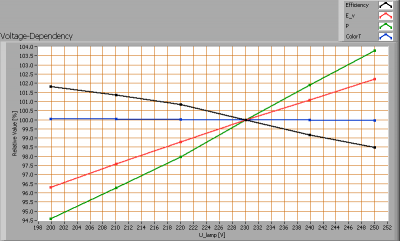

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren ongeveer maximaal 5 % als gevolg van de variatie van de aangelegde voedingsspanning. Er is niet veel gevarieerd in de voedingsspanning (van 220-240 V) daar dit niet gewenst was door de opdrachtgever.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.7 %. Dit verschil in lichtintensiteit is niet merkbaar bij abrupte spanningsvariaties.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De opwarmtijd is ongeveer 20 minuten, daarna veranderen de lampparameters niet (significant) meer.

De afgegeven verlichtingssterkte neemt met ≈ 9 % af. Het opgenomen vermogen neemt met ≈ 2 % af.

De stroomdriver

De gebruikte stroomdriver, op 700 mA ingesteld
