LLE smdLED TL 120cm 6000K inbouwarmatuur milky dubbel

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

LedLight Europe presenteert de dubbele 1200 mm smd-LEDbuis in een inbouwarmatuurmet melkwit glas. In dit artikel zijn de lampparameters te vinden evenals een Eulumdat file.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5916 K Felwit
Lichtsterkte Iv 377 Cd
Stralingshoek 128 deg Een brede bundel, wat komt door de toepassing van een melkwit scherm.
Vermogen P 48 W
Power Factor 0.88 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.54 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1295 lm
Efficiëntie 27 lm/W
CRI_Ra 76 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3239 en y=0.3303
Fitting TL
L x B x H buitenafmetingen 1220 x 300 x 87 mm Buitenafmetingen van het inbouwarmatuur
L x B afmetingen lichtruimte 1175 x 278 mm Binnenafmetingen van de melkplaat die in het armatuur zit.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 22.5-23.0 deg C.

Opwarmeffect: vermogen neemt toe met < 10 %. Opwarmtijd iets langer dan 30 minuten

Spanningsafhankelijkheid: vermogen en verlichtingssterkte veranderen hangen op lineaire wijze af van de voedingsspanning.

Voor de eulumdat file volg deze link.

Eulumdat lichtdiagram

Bij deze lamp gaat een Eulumdat file. Dit is een bestand dat aangeeft hoe de lichtverdeling rondom de lamp is. Tevens zitten er nog veel meer parameters in. Met het programma Qlumedit is deze file te openen en de inhoud zichtbaar te maken.

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

Het lichtdiagram en de indicatie van de planes.
Het C0-C180 vlak staat loodrecht op de lengte-as van de led-TL buizen. Dit vlak geeft dus aan wat het helderheidsverloop is naar de zijkanten van de led-TL buizen.

Het C90-C270 vlak geeft aan wat het stralingspatroon is in vlak van lengterichting van de led-TLs in het armatuur.

De melkplaat zorgt ervoor dat in alle richtingen, onder dezelfde kantelhoek, dezelfde lichtsterkte wordt gezien.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel aan licht zien.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.


Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantehoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij sommige kantelhoeken kan het zijn dat er een groot verschil is in lichtsterkte afhankelijk van de draaihoek. Dit is voor deze meting niet het geval; de melkplaat zorgt ervoor dat de lichtintensiteiten in alle draaihoekrichtingen gelijk is.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is door de computer berekend en is 128 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 1295 lm.

Efficiëntie

Een lichtstroom van 1295 lm, en een opgenomen vermogen van 48 Watt, levert een efficiëntie van 27 lm/Watt.

Met de powerfactor van 0.88 geldt dat voor iedere kWh aan netto vermogen, er 0.54 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 237 mA
Vermogen P 48.0 W
Schijnbaar vermogen S 54.5 VA
PF 0.88

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5900 K wat felwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

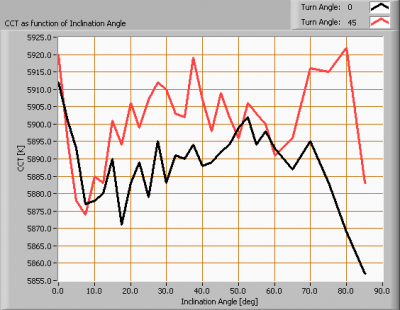

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

Hier blijft de kleurtemperatuur van het licht van de lamp redelijk constant, binnen ongeveer 1 % van de initiële waarde bij 0 graden kantelhoek.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3239 en y=0.3303.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 76 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 76 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0048, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen af van de aangeboden lampspanning; hun waarde neemt toe bij een toenemende lampspanning.

Bij netspanningsvariaties van + en – 5 V volgt een variatie in verlichtingssterkte van +- 10 %. Dit zal niet opgemerkt worden.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Het opgenomen vermogen vermeerdert met ongeveer 8 % over de opwarmtijd van iets meer dan 30 minuten.
