Het knipperen van lampen

Geplaatst door Marcel van der Steen in Lampen, Uitleg
Tags:
Geef een reactie

flicker_test_flicker_waveforms15Lampen knipperen wanneer ze aanstaan. Althans de meeste doen dat. En met knipperen wordt dan bedoeld de variatie in verlichtingssterkte. Er zijn berichten in de media geweest dat er (led)lampen zouden zijn die zoveel knipperden dat ze hoofdpijn bezorgden aan de mensen die in dat licht werkten.

OliNo heeft een manier om de verlichtingssterktevariaties te meten en er een getal aan te hangen; een zogenaamde verlichtingssterkte-modulatie-index. Dit artikel legt uit hoe gemeten wordt en geeft een aantal voorbeelden.
2014 02 01 update: op dit artikel is een uitbreiding geschreven, wat ingaat op hoeveel een lamp maximaal mag knipperen.

Fotodiode

Een lichtgevoelige fotodiode kan makkelijk de mogelijk zichtbare variaties in verlichtingssterkte waarnemen; een mens kan misschien nog net 100 Hz knipperingen zien (afhankelijk van persoon tot persoon), en dat is geen enkel probleem voor een fotodiode.

fotodiode

De fotodiode die de verlichtingssterktevariaties van de gemeten lamp opneemt

In dit geval is het een OSD50-E maar het kan eender een ander model zijn, zolang de diode maar snel genoeg is. Zie daarvoor de datasheet en kijk naar de “risetime”.

Schema en werking

De fotodiode wordt op een manier gebruikt zodat deze makkelijk een grote variatie van verlichtingssterktes kan meten. Gebruikelijk is het over de fotodiode een sperspanning aan te sluiten zodanig dat de capaciteit van de diode kleiner wordt en daarmee zijn snelheid nog groter.

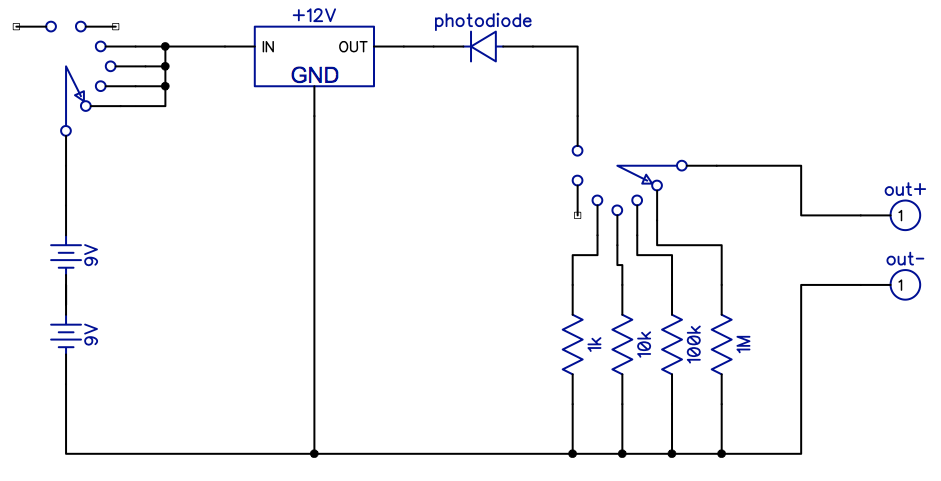

Gebruik van de fotodiode in sper, en een serieweerstand waarover de spanningsvariaties worden gemeten

In serie met de fotodiode komt een weerstand en over de weerstand wordt de spanning gemeten. Bij meer lichtinval loopt er meer stroom en valt er meer spanning over de weerstand. Met de kiesbare weerstanden van verschillende waarde is er zo een instelbare versterkingsfactor.

Echter hoe groter de weerstand des te trager het geheel wordt; de diode heeft een interne capaciteit (Cintern_max = 270 pF bij een sperspanning van 12 V) en die staat in serie met de weerstanden. De waarde R*C geeft een indicatie van de stijgtijd (in sommige publicaties wordt uitgegaan van 2.2*R*C) en dus van de traagheid; hoe hoger de serieweerstand, des te hoger de versterking en des te trager het geheel.

flickermeasdevice

Het meetapparaat, met de standenschakelaar, batterijen en de fotocel en de bananenpluggen die de verbinding leggen om de spanning te meten

Metingen

De metingen worden uitgevoerd met door de fotodiode dichtbij de lamp te houden. Door een juiste instelling van de meetweerstand volgt een bepaalde stijgtijd (bij benadering 2.2*R*C, wat overeenkomt met een maximale frequentie van bij benadering 1/(3*stijgtijd) ) en door zorg te dragen voor een minimale sperspanning blijft de diode ook lineair (met de sperspanning worden de gecreerde ladingsdragers snel uit de diode getrokken voordat ze tijd hebben om te recombineren). De spanning wordt gemeten met een data-acquisitiekaart die met 10 kS/s meet. Dus het signaal dat de verlichtingssterktevariaties aangeeft moet geen frequentiecomponenten hebben hoger dan 5 kHz.

Bij het meten wordt een maximale meetspanning van 7 V aangehouden. Hiermee blijft een minimale sperspanning over van 5 V voor de diode. In de datasheet volgt een diode-junctie-capaciteit van 300 pF. Met de weerstanden uit het schema volgt dan voor de stijgtijden en maximale frequentie (de laatste twee bij benadering):

Rserie [Ohm] Stijgtijd [us] Frequentiemaximaal [Hz]
1k 0.7 500k
10k 7 50k
100k 70 5k
1M 700 500

In deze tabel is geen rekening gehouden met extra capaciteit van de aansluitdraden dus wellicht is de stijgtijd wat langer en daarmee de frequentie wat lager.

De 100 k Ohm weerstand is een goede instelling die ervoor zorgt dat er geen frequenties in het signaal voorkomen die niet met samplefrequentie van 10 kS/s te bemonsteren zijn. Deze bemonisteringsstelheid geeft een maximale frequentie van bijna 5 kHz wat ruim voldoende is voor het bepalen van of het licht van een lamp nu knippert of niet; een menselijk oog kan toch niet meer dan 100 variaties per seconde zien.

Meetwaardes en gemeten parameters

Er wordt gesampled met 10 kS/s gedurende 1 seconde. De resultaten worden gemiddeld over een periode van 40 ms. Dit wordt dan getoond.

flicker_test_flicker_waveforms

Gemeten verlichtingssterktevariaties bij een gloeilamp

Hierbij een voorbeeld van de gemeten verlichtingssterktevariaties bij een gloeilamp gemeten. Het 100 % niveau komt overeen met ongeveer 7 V en de meetstand was bij een serieweerstand van 100 kΩ. Door de sensor op de juiste afstand te houden van de lamp kan zo 7 V maximaal verkregen worden.

Uit deze gegevens zijn de volgende parameterwaardes te halen:

knipperfrequentie fknipper =100 Hz, oftewel de grondharmonische van het knipperende effect is 100 Hz.

modulatie index = 0.21 ofwel 21 %, oftewel de maximale amplitude van de veriatie is 21 % van de gemiddelde waarde.

De modulatie-index wordt berekend als: (EVmax – EVmin)/(EVmax + EVmin).

Meetvoorbeelden aan lampen

In dit gedeelte wordt een aantal lampen gemeten en de resultaten getoond. Dit is een kleine selectie. In het vervolg zullen de lampmetingen gedaan door OliNo een aparte knippermeting bevatten.

lamp type EV grafiek modulatie-index foto lamp opmerking
Led TL buis flicker_test_flicker_waveforms1 0.35 lamp001 1* (beetje)
Elektro
Magnetische
Lamp
flicker_test_flicker_waveforms2 0.22 lamp002
PAR ledlamp flicker_test_flicker_waveforms3 0.55 lamp003 1*
40W gloeilamp flicker_test_flicker_waveforms4 0.21 lamp004
Ledlamp flicker_test_flicker_waveforms6 0.00 lamp006
Ledlamp met
externe driver
flicker_test_flicker_waveforms7 0.99 lamp007 1*
Spaarlamp flicker_test_flicker_waveforms8 0.09 lamp008
Ledlamp E14 flicker_test_flicker_waveforms9 0.00 lamp009
Gloeilamp E14 flicker_test_flicker_waveforms10 0.20 lamp010
Spaarlamp E14 flicker_test_flicker_waveforms11 0.09 lamp011
Ledspot GU10 flicker_test_flicker_waveforms12 0.01 lamp012
Halogeen GU10 flicker_test_flicker_waveforms13 0.13 lamp013
Ledspot GU10 flicker_test_flicker_waveforms14 0.00 lamp014
Ledlamp GU53
op 12VAC
flicker_test_flicker_waveforms15 0.66 lamp015 1*
Ledlamp GU53
op 12VDC
flicker_test_flicker_waveforms16 0.00 lamp015
Ledlamp GU53
op 12VAC
flicker_test_flicker_waveforms17 0.33 lamp016
Ledlamp GU53
op 12VDC
flicker_test_flicker_waveforms18 0.00 lamp016
Halogeen GU53
op 12VAC
flicker_test_flicker_waveforms19 0.03 lamp017
Halogeen GU53
op 12VDC
flicker_test_flicker_waveforms20 0.00 lamp017

1* dit geeft een zogenaamd stroboscoop effect bij het zwaaien met je hand in dit licht

Het valt verder op dat de gloeilampen toch 20 % modulatie indexwaarde hebben, wat niet als hinderlijk ervaren wordt.

Wat wel hinderlijk kan zijn (afhankelijk van de persoon) lijkt vanaf een modulatie-index van 0.4 en hoger.

Ledlampen kunnen zo gemaakt worden dat ze (nagenoeg) geen variatie in de verlichtingssterkte laten zien.

GU53 lampjes op DC laten ook geen lichtsterktevariaties zien, wat was te verwachten.

Stroboscoop effect

Het flikkeren van de lampen veroorzaakt ook een zogenaamd stroboscoop effect. Door foto’s te maken van een bewegende hand met een sluitertijd van 1/10 sec, dit is 10x langer dan de periode tijd van de grondharmonische freqentie van 100 Hz, kun je een duidelijk verschil zien tussen de lampen met een verschillende modulatie index. Lampen die knipperen zullen ervoor zorgen dat de onderdelen van de hand, in dit geval de vingers en een ring, duidelijk individueel zichtbaar zijn. Zodra je een lamp neemt die niet knippert, oftwel een zeer lage modulatie index, dan wordt de bewegende hand 1 grote blur (geen stroboscoop effect meer).

stroboscoop_l1_000
Geen stroboscoop effect, verlichtingssterkte-modulatie-index 0.00

scoboscoop_l2_000
Geen stroboscoop effect, verlichtingssterkte-modulatie-index 0.00

scoboscoop_l4_055
Stroboscoop effect, verlichtingssterkte-modulatie-index 0.55

scroboscoop_l3_099
Sterk stroboscoop effect, verlichtingssterkte-modulatie-index 0.99

Als je in een omgeving werkt waarbij het van belang is dat je goed moet kunnen zien of iets beweegt of niet dan kun je beter voor een lamp kiezen met een lage verlichtingssterkte-modulatie-index.
