PyraSied Xtreme Acrylic PyraLux600600

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

pyralux600600PyraSied Xtreme Acrylic presenteert een bijzondere lamp. Het is een paneel met aan twee parallel staande randen 36 leds geplaatst, die zijdelings in het paneel schijnen. De witte achergrond van het paneel licht hierdoor op en zo komt er een gelijkmatig licht van dit paneel van 600 x 600 mm. De lamp geeft koudwit licht en bevat 72 smd ledjes (36 in iedere parallel staande rand).

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file. Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5424 K Koudwit.
Lichtsterkte Iv 230 Cd Gemeten recht onder de lamp.
Stralingshoek 143 deg 137 graden is de stralingshoek voor het C0-C180 vlak (richting parallel aan de ledstrips). Loodrecht hierop is deze stralingshoek 143 graden (dit is dan het C90-C270 vlak, richting loodrecht op de ledstrips). Het verschil is klein.
Vermogen P 14.4 W
Power Factor 0.63 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.2 kVAhr aan reactief vermogen is geweest.
Lichtstroom 903 lm
Efficiëntie 63 lm/W
CRI_Ra 63 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3346 en y=0.3486
Fitting 230V Middels een voeding wordt dit paneel aan de 230 V aangesloten.
PAR-waarde 1.9 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.8 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 600 x 600 x 8 mm Buitenafmetingen van de lamp.
L x B afmetingen lichtruimte 590 x 590 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan witte oppervlakte van de plaat waartegen het licht van de leds reflecteert. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor paneel
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 25.0-25.5 deg C

Opwarmeffect: gedurende de opwarming variëren de verlichtingssterkte en het opgenomen vermogen met minder dan 3 %. Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn niet afhankelijk van de aangeboden spanning.

Aan het eind extra foto’s.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

pyralux600600_summary2

Let op: De meting is gedaan in het verre veld (ver genoeg van de lamp af zodanig dat deze gezien kan worden als een puntbron, dit betekent minimaal 5x de grootste afmeting van het gebied waar licht uitkomt (=lichtruimte)). Deze gegevens zijn omgerekend naar resultaten op de in deze tabel staande afstanden van 0.25 m – 5 m. Wanneer de afstand tot de lichtbron kleiner wordt dan 5x de maximale lengte (hier 5x 590 mm) dan is de lichtbron niet meer als puntbron te zien maar zit men in het nabije veld. Daar zullen de waardes lager uitvallen. Met de Eulumdat file en met een berekenprogramma is wel goed te berekenen wat de verlichtingssterkte is in het dichtbije veld van de buis.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak. pyralux600600_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak (parallel aan de ledstrips) heeft een iets smallere stralingshoek dan het C90-C270 vlak (dwars daarop), echter ze zijn niet veel verschillend van elkaar.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

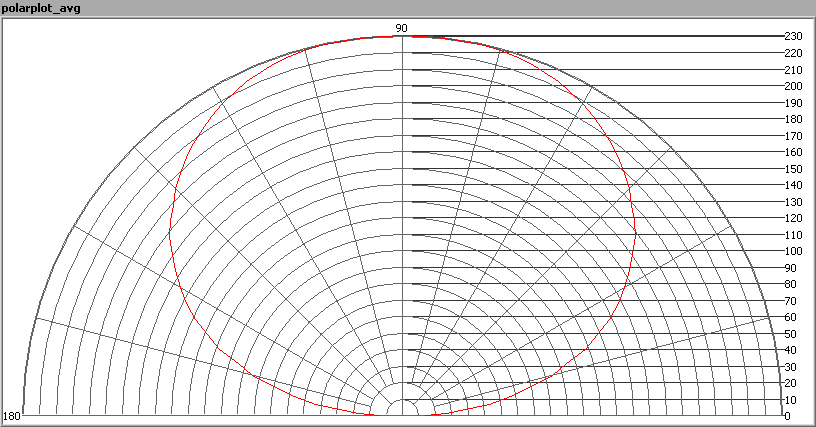

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen en is niet geconverteerd naar Cd/1000lm zoals in het Eulumdat lichtdiagram. pyralux600600_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen. pyralux600600_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 40 graden zijn de gemeten intensiteiten in een range van 85-93 %. Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 137-143 graden. Een gemiddelde waarde van 140 graden geldt voor alle denkbeeldige snijvlakken door deze lamp; de stralingshoek voor het C0-C180 vlak is vergelijkbaar met die voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 903 lm.

Efficiëntie

Een lichtstroom van 903 lm, en een opgenomen vermogen van 14.4 Watt, levert een efficiëntie van 63 lm/Watt.

Met de powerfactor van 0.63 geldt dat voor iedere kWh aan netto vermogen, er 1.2 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom 99 mA
Vermogen P 14.4 W
Schijnbaar vermogen S 22.8 VA
PF 0.63

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. pyralux600600_u_i_waveforms

Spanningsvorm over de lamp en stroom door de lamp.

Pieken in de stroom en daardoor niet geheel sinusvormig, zorgt voor een lagere powerfactor.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar. De meting aan de stroomvorm is gedaan met 10.000 samples per seconde, wat een maximum frequentiecomponent van 5000 Hz zou kunnen detecteren. Normaliter zijn deze hoogfrequente signalen niet te vinden in de opgenomen stroom van de lamp, vandaar dat het onderstaand spectrum wordt gestopt bij 1000 Hz. Dit is ruim voldoende om de relevante harmonische inhoud van de stroom weer te kunnen geven.

pyralux600600_powerspectrumi_percent

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Door de pieken in de stroomvorm komt er een groot aandeel hogere harmonischen. Het is de bijdrage van de voedingsunit die is gebruikt. Door een ander type te gebruiken zal dit resultaat ook veranderen.

Kleurtemperatuur en licht- oftewel vermogensspectrum

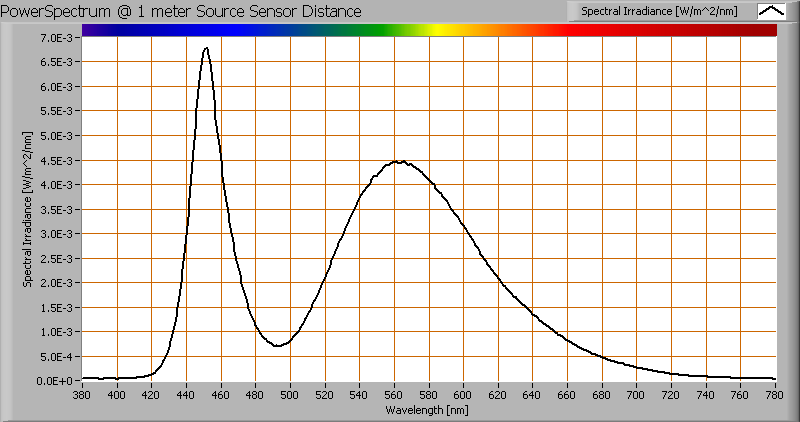

pyralux600600_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5425 K wat koelwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

pyralux600600_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

Er is niet verder gemeten dan een kantelhoek van 85 graden, omdat de lichthoeveelheid dan teveel is afgenomen (minder dan 5 lux).

Kijkende naar de stralingshoek van 143 graden (dus 71.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt dat in dit gebied de kleurtemperatuur met minder dan 1 % afneemt.

PAR waarde en -spectrum

Wanneer het licht van deze lamp gebruikt zou worden voor het laten groeien van planten, dan dient de PAR-gebied bepaald te worden. PAR staat voor Photosynthetic Active Radiation en is die straling die actief meedoet aan fotosynthese en wordt uitgedrukt in μMol/s/m2.

Fotosynthese vormt de essentie voor de groei en bloei voor planten, waarbij het blauwe deel van het lichtspectrum zorgt voor de groei en het rode deel verantwoordelijk is voor de knopzetting en bloei van de plant. Voor fotosynthese wordt gekeken naar aantallen fotonen wat belangrijker is dan het vermogen van het licht.

Het vermogensspectrum (vermogen per golflengte) van het licht van de lamp wordt dus eerst omgerekend naar het aantal fotonen (aantallen lichtdeeltjes per golflengte) waarna deze aantallen fotonen per golflengte nog gewogen worden tegen de gevoeligheid van de gemiddelde plant ervoor (volgens DIN-norm 5031-10:2000). Het volgende plaatje laat het resultaat zien. pyralux600600_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

De zwarte curve geeft het vermogensspectrum aan van de lamp, in aantallen fotonen per golflengte. In rood de curve die de gemiddelde gevoeligheid geeft van de gemiddelde plant (volgens DIN norm 5031-10:2000) voor de verschillende golflengtes. Resulteert de groene lijn die het aantal fotonen afgeeft per golflengte van het licht van de lamp. Deze aantallen fotonen gesommeerd, levert een PAR getal dat voor het licht van deze lamp uitkomt op 1.9 μMol/s/m2. Deze waarde geldt op 1 m afstand van de lamp en is ruwweg geldig binnen de stralingshoek.

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 64 % (geldig voor het golflengtegebied van 400-700 nm). Dit zou men kunnen zien als een PAR efficientie van het licht van deze lamp. Noot: bij dit percentage zou men moeten nagaan of alle golflengten in voldoende mate voorkomen en dat niet bv alleen het blauwe licht aanwezig is, wanneer men deze lamp juist voor bloemvorming wil inzetten, waar met name de rode golflengten van belang zijn.

S/P ratio

Het menselijk oog heeft staafjes en kegeltjes. De staafjes werken vooral bij lage verlichtingssterktes (schemer, nacht), en de kegeltjes bij hoge(re) verlichtingssterktes (overdag). Daar het oog in beide situaties (hoofdzakelijk) gebruik maakt van andere sensoren, is er daarmee ook een andere gevoeligheid. De overdaggevoeligheid wordt Photopische gevoeligheid genoemd, vooral gebruik makende van kegeltjes. De nachtgevoeligheid wordt Scotopische gevoeligheid genoemd, vooral gebruik makende van staafjes.

Het menselijk oog is gevoeliger voor licht (van meer blauwachtige kleur) en de S/P ratio geeft aan, voor het licht van deze lamp, in hoeverre de efficiëntie van deze lamp hoger is voor nachtgevoeligheid dan dat deze is voor daggevoeligheid. Het licht van deze lamp heeft een dusdanig spectrum dat de S/P ratio 1.8 is. Dus zou deze lamp gebruikt worden in een omgeving waarbij een gemiddeld lage verlichtingssterkte aanwezig is, dan is de berekende efficiëntie voor nacht deze factor hoger dan de berekende (overdag) efficiëntie. pyralux600600_s_and_p_spectra_at_1m_distance

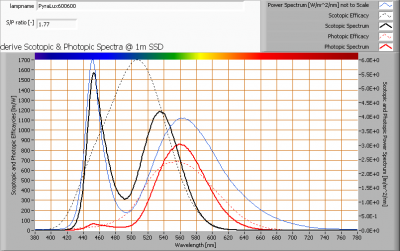

Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De oppervlakte onder het photopisch spectrum is flink kleiner (rode curve) dan bij het scotopisch spectrum (zwarte curve), gevolg is een hoge S/P ratio van 1.8.

Zie voor meer informatie dit artikel over S/P ratio.

Kleursoort diagram

pyralux600600_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp. De kleurcoördinaten zijn x=0.3346 en y=0.3486.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

pyralux600600_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 63 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (onder de 5000 graden is dat een zwarte straler en daarboven het buitenlichtspectrum). Deze waarde van 63 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0002, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. pyralux600600_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

Het opgenomen vermogen en de verlichtingssterkte variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning. Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

pyralux600600_startupeffect pyralux600600_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De variaties gedurende de opwarmtijd van 35 minuten zijn allen kleiner dan 3 %, dus verwaarloosbaar.

Extra foto’s

pyralux600600_detail

De leds zichtbaar als een strip, gewerkt in de rand van het paneel

De leds schijnen hun licht door een diffuus folie (onderkant van de leds zoals zichtbaar op de foto), waarna dit licht op de witte plaat komt en daarmee de witte plaat oplicht. Aan de achterkant zijn de leds gemonteerd op een metalen strip dat zorgt voor koeling. Er zitten ook metalen strippen aan de onderkant (van de foto uit bekeken, aan de achterkant) van het paneel, juist onder de led-strips.

pyralux600600_power_supply

De gebruikte voedingsunit
