Omega Light – OL_AL-T8D-1200-20WW met 50 mm reflector

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

Omega Light presenteert hierbij een ledbuis van 120 cm met een matte kap en een kleine aluminium heatsink aan de achterkant. De buis geeft rondom licht. De buis heeft in dit meetartikel een 50 mm reflector opgeklikt gekregen. Hiermee wordt het licht afkomstig van de ledbuis gebundeld zodanig dat er een hogere verlichtingssterkte op het werkvlak valt (meer lux).

De reflectoren zijn eenvoudig te monteren. De leverancier meldt nog dat de reflectoren zijn vervaardigd uit hoogwaardig zuiver aluminium 99.9 %.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 4624 K Neutraalwit
Lichtsterkte Iv 785 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 100 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen.
Stralingshoek 111 deg 68º is de stralingshoek voor het C0-C180-vlak (loodrecht op de lengterichting van de lamp) en 112º is de stralingshoek voor het vlak dat de lamp in de lengtetichting doorsnijdt, het C90-C270 vlak.
Vermogen P 23.3 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.91 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.
THD 44 % Total Harmonic Distortion.
Lichtstroom 1361 lm
Efficiëntie 58 lm/W
EU-label klassificatie B De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra 68 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3573 en y=0.3631
Fitting TL Deze lamp wordt direct aangesloten op de 230 V AC.
PAR-waarde 6.6 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.5 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.6 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 1197 x 79 x 64 mm Buitenafmetingen van de lamp, lengte is zonder pinnen
L x B afmetingen lichtruimte 1173 x 79 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is het oppervlak van de opening van de opgeklikte reflector. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-25.3 deg C.

De lamp wordt maximaal ongeveer 12 graden warmer dan omgevingstemperatuur. Dit is getemen op de reflector zelf, het aluminium van de buis is niet bereikbaar.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte met 8 % en het opgenomen vermogen af met ongeveer 5 %.

Spanningsafhankelijkheid: er is een lineaire afhankelijkheid van de verlichtingssterkte en het opgenomen vermogen wanneer de voedingsspanning tussen de 200-250 V varieert.

Aan het eind van het artikel een extra foto.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

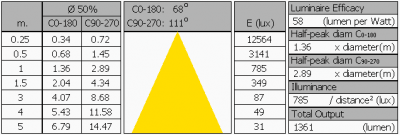

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1173 ≈ 6000. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel klassificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

De prestatie van de lamp in het energie-performance vlak.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het lichtdiagram van het C0-C180 vlak (loodrecht op de lengterichting van de lamp) geeft bundel die meer gericht is dan de bundel in het C90-C270 vlak (in de lengterichting van het lichtgevende oppervlak, gelijk aan in de lengterichting van de lamp).

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 68º voor het C0-C180 vlak en 111º voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 1361 lm.

Efficiëntie

Een lichtstroom van 1361 lm, en een opgenomen vermogen van 23.3 Watt, levert een efficiëntie van 58 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.91 geldt dat voor iedere kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom 111 mA
Vermogen P 23.3 W
Schijnbaar vermogen S 25.5 VA
PF 0.91

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens <= 25 W gelden er geen limieten voor de harmonischen.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 44 %.

Temperatuurmetingen lamp

Temperatuursmeting op tape op de buis zelf

De buis zelf wordt niet erg warm, slechts ongeveer 10 graden warmer dan omgevingstemperatuur.

Gemeten op de reflector

Het aluminium gedeelte van de buis is niet meer bereikbaar want daar zit de aluminium reflector op geklikt. Deze reflector is gemaakt van materiaal dat niet zo goed de warmte kan uitstralen, het heeft een lage emissiviteit. Om toch goed de temperatuur te kunnen meten is gebruik gemaakt van schilderstape.

status lamp > 2 uur aangestaan
omgevingstemperatuur 21.5 graden C
gereflecteerde schijnbare temperatuur 21.5 graden C
camera Flir T335
emissiviteit 0.95(1)
meetafstand 0.6 m
IFOVgeometric 0.136 mm per 0.1 m afstand
NETD (thermische gevoeligheid) 50 mK

(1) Zie tekst voor uitleg.

Kleurtemperatuur en licht- oftewel vermogensspectrum

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 4625 K wat neutraalwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 60 graden. Daarbuiten is de verlichtingssterkte zo laag (< 5 lux) dat deze niet meer is meegenomen voor de kleurbepaling van het licht.

Kijkende naar de stralingshoek van 111 graden, overeenkomstig met de zwarte lijn die het c90-c270 vlak aangeeft (dus 55.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur in het grootste gedeelte van dit gebied is < 1 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 6.6 μMol/s/m²
PAR-fotonstroom 11.5 μMol/s
PAR-fotonrendement 0.5 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 64 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.


Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.6.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt in het gebied aangeduid met klasse A. De gebieden gelden voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.3573 en y=0.3631.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 68 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 68 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0011, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

Deze waardes zijn gelijk aan die van de meting aan de kale buis, toen er nog geen reflector opgeklikt was.

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren op een lineaire manier wanneer de spanning varieert tussen de 200 – 250 V. Bij de knippermeting wordt duidelijk dat er een enkelvoudige gelijkrichting plaatsvindt en dat er geen afvlakking van de spanning plaatsvindt. Dat scheelt een grote condensator wat een niet al te btrouwbaar component is voor lange levensduren. Dus het design lijkt wel robuust.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van ≈ 4 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Deze waardes zijn gelijk aan die van de meting aan de kale buis, toen er nog geen reflector opgeklikt was.

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 20 minuten en gedurende die tijd neemt de verlichtingssterkte af met 8 % en het opgenomen vermogen met 5 %.

Mate van knipperen

Deze waardes zijn gelijk aan die van de meting aan de kale buis, toen er nog geen reflector opgeklikt was.

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp. Zie voor meer uitleg over de meetopstelling en achtergrond de uitlegartikelen op OliNo.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 100 Hz
Verlichtingssterkte-modulatie 100 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev). Zie tevens meer uitleg op de OliNo website.

Extra foto


De buis en los daaraast de opklikbare reflector.
