KLV Ledverlichting – KLV-AOBAR-A test

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

KLV LED Verlichting komt met een ledbuis die neutraalwit licht afgeeft. De buis heeft aan ieder uiteinde een plug waar 24 V DC aangesloten dient te worden. Aan beide zijden zit zo’n plug waardoor de 24 V doorgelust kan worden naar een volgende buis, om zo meerdere lampen aan elkaar te koppelen.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 4710 K Neutraalwit
Lichtsterkte Iv 658 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 0 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen.
Stralingshoek 119 deg 119º is de stralingshoek voor het C0-C180-vlak (loodrecht op de lengterichting van de lamp) en 103º is de stralingshoek voor het vlak dat de lamp in de lengtetichting doorsnijdt, het C90-C270 vlak.
Vermogen P 24.0 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor n.a. Er is met een DC voeding getest. Dit houdt in dat er geen blindvermogen is en dus is de powerfactor altijd 1 maar verder niet relevant.
THD n.a. % Total Harmonic Distortion, is niet aanwezig daar een DC spanning is gebruikt en dientengevolge een DC stroom gelopen heeft.
Lichtstroom 2066 lm
Efficiëntie 86 lm/W
EU-label klassificatie A De energieklasse, van A (meest efficiënt) tot en met G (minst efficiënt).
CRI_Ra 67 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3569 en y=0.3758
Fitting 24V DC Deze lamp dient te worden aangesloten op 24 V DC.
PAR-waarde 5.3 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.7 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.6 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 1250 x 30 x 24 mm Buitenafmetingen van de lamp.
L x B x H afmetingen lichtruimte 1220 x 30 x 9 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is het oppervlak van de prismatische kap. De hoogte telt mee alleen in het C0-C180 vlak. Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor buis
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.6 – 24.9 deg C.

De lamp wordt maximaal ongeveer 18 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met ongeveer 7 %,  het opgenomen vermogen varieert niet significant.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van de verlichtingssterkte en het opgenomen vermogen wanneer de voedingsspanning tussen de 200-250 V varieert.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1220 ≈ 6100. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

EU Energielabel klassificatie

Met de meting van de lichtstroom en het opgenomen vermogen is de klassificatie te geven van deze lamp. Dit wordt voor een aantal lampen verplicht gesteld in de EU, zie ook de OliNo site waar uitleg staat voor welke lampen het geldt, hoe het label eruit ziet en wat het moet bevatten aan informatie.

Hierbij de labels voor deze lamp in kleur en zwart-wit.

EU energielabel van deze lamp

Label in zwart-wit.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

Het lichtdiagram en de indicatie van de planes.

Het lichtdiagram van het C0-C180 vlak (loodrecht op de lengterichting van de lamp) geeft bundel die ook een beetje naar achteren schijnt en de bundel van het C90-C270 vlak (in de lengterichting van het lichtgevende oppervlak, gelijk aan in de lengterichting van de lamp) is iets smaller, dit komt omdat aan de uiteinden het licht geblokeerd wordt door het zwarte houdermateriaal.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 119º voor het C0-C180 vlak en 103º voor het C90-C270 vlak.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 2066 lm.

Efficiëntie

Een lichtstroom van 2066 lm, en een opgenomen vermogen van 24.0 Watt, levert een efficiëntie van 86 lm/Watt.

Deze efficiëntie is voor de led alleen en is zonder een eventuele voeding die de 230 V naar DC stroom moet omzetten. Men moet rekening houden met extra verlies voor een omzetting van 230 V AC naar een gelijkspanning en gelijkstroom, tenzij de lamp wordt aangesloten op een DC gelijkspanning van bijvoorbeeld een accu.

Elektrische eigenschappen

De lamp heeft een DC voeding gehad. Daarom is er geen blindstroom.

Voedingsspanning 24.0 V DC
Voedingsstroom 1.00 A
Vermogen P 24.0 W
Schijnbaar vermogen S n.a. VA
PF n.a.

Temperatuurmetingen lamp

Zijkant, emissiviteitscheck.

Het aluminium materiaal gemeten op temperatuur. Wanneer direct gemeten wordt op het alu dan blijkt dat de temperatuur heel goed overeenkomt met die gemeten op een stuk schilderstape (emissiviteit 0.95). Hiermee is dit aluminium goed in staat om warmte af te voeren middels straling.

De buis in delen gemeten en weergegeven.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir T335
emissiviteit 0.95(1)
meetafstand 1 m
IFOVgeometric 0.136 mm per 0.1 m afstand
NETD (thermische gevoeligheid) 50 mK

(1) Zie tekst voor uitleg.

Kleurtemperatuur en licht- oftewel vermogensspectrum

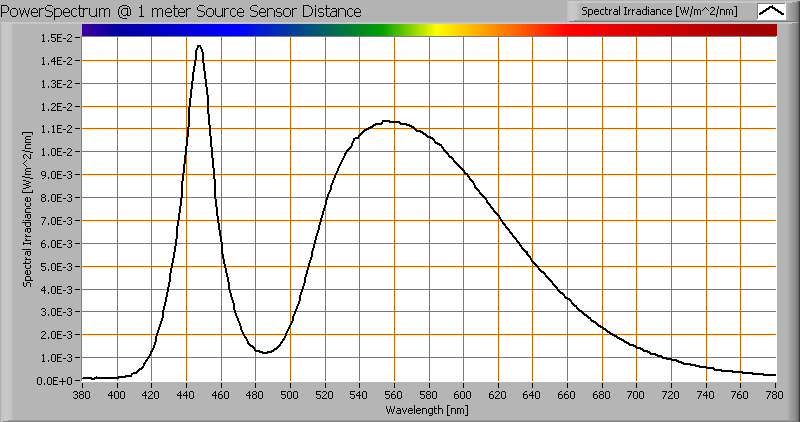

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 4700 K wat neutraalwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 80 graden. Daarbuiten is de verlichtingssterkte zo laag (< 5 lux) dat deze niet meer is meegenomen voor de kleurbepaling van het licht.

Kijkende naar de stralingshoek van 119 graden (dus 59.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur in het grootste gedeelte van dit gebied is ongeveer 1.5 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 5.3 μMol/s/m²
PAR-fotonstroom 16.6 μMol/s
PAR-fotonrendement 0.7 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 63 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.


Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.6.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt binnen het gebied aangeduid met klasse A. De gebieden gelden voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.3569 en y=0.3758.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

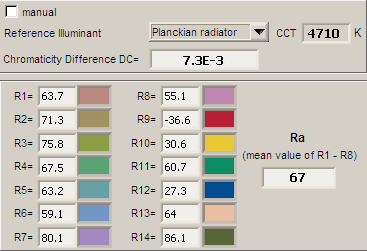

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 67 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 67 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0073, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren niet noemenswaardig wanneer de spanning varieert tussen de 23-25 V DC.

Een abrupte variatie van + of – 0.5 V levert een verandering van de lichtintensiteitswaardes van ≈ 0.5 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

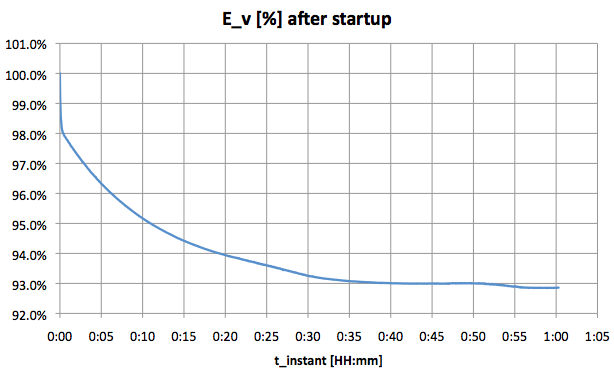

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin gelegd

De warmup tijd is ongeveer 35 minuten, in die tijd neemt de verlichtingssterkte af met ongeveer 7 %. Het opgenomen vermogen is niet noemenswaardig veranderd (apart gemeten).

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp. Zie voor meer uitleg over de meetopstelling en achtergrond de uitlegartikelen op OliNo.

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 1474 Hz
Verlichtingssterkte-modulatie 0 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev). Zie tevens meer uitleg op de OliNo website.
