LLE – 1 x ledbuis 150 cm in IP65 opbouwarmatuur ARM1x1500-IP65-G3-NW

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

arm1x1500-ip65-g3-nwLedLight Europe presenteert een opbouwarmatuur met een ledbuis van 150 cm lengte erin geplaatst. De ledbuis geeft een koudwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 6088 K Koudwit
Lichtsterkte Iv 397 Cd Gemeten recht onder de lamp.
Verlichtingssterkte-modulatie-index 12 % Gemeten recht onder de lamp. Is een maat voor de mate van knipperen.
Stralingshoek 193 deg 193º is de stralingshoek voor het C0-C180 vlak (loodrecht op de lengterichting vd buis). Loodrecht hierop is deze stralingshoek 109º (dit is het C90-C270 vlak, in de lengterichting van de buis).
Vermogen P 29.1 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.96 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.
THD 16 % Total Harmonic Distortion.
Lichtstroom 1684 lm
Efficiëntie 58 lm/W
CRI_Ra 74 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3207 en y=0.3266
Fitting TL Deze TL-bak wordt direct op de 230 V AC aangesloten
PAR-waarde 3.4 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.5 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.9 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid)
L x B x H buitenafmetingen 1575 x 85 x 95 mm Buitenafmetingen van het opbouwarmatuur.
L x B x H fmetingen lichtruimte 1560 x 75 x 40 mm Afmetingen van het gebied waar het licht vandaan komt. Lengte en breedte en hoogte zijn gelijk aan de afmetingen van de prismatische kap waarachter de ledbuis zit. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 26.5-27 deg C. De plek van het armatuur waarachter de voeding zit, wordt ongeveer 13 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 6 %.

Spanningsafhankelijkheid: er is geen noemenswaardige afhankelijkheid van lampparameters wanneer de spanning wordt gevarieerd tussen de 200-250 V.

Measurement report (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lle_1x150_in_lum_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 1560 mm ≈ 7800 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Noot II: het 50 % niveau voor het C0-C180 vlak is nietszeggend, daar de stralingshoek > 180 graden is voor dit vlak en er dus geen spot/vlek afgebeeld wordt.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

arm1x1500-ip65-g3-nw_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak doorsnijdt de lamp loodrecht op de lengterichting (van de buizen) en het C90-C270 vlak doorsnijdt de lamp in lengterichting.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lle_1x150_in_lum_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lle_1x150_in_lum_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 193º voor het C0-C180 (looodrecht op lengterichting) en 109º in het C90-C270 vlak (in lengterichting).

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 1684 lm.

Efficiëntie

Een lichtstroom van 1684 lm, en een opgenomen vermogen van 29.1 Watt, levert een efficiëntie van 58 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.96 geldt dat voor iedere kWh aan netto vermogen, er 0.3 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 132 mA
Vermogen P (gemiddelde per lamp) 29.1 W
Schijnbaar vermogen S (gemiddelde per lamp) 30.3 VA
PF 0.96

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

lle_1x150_in_lum_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor > 25 W. Zie voor meer uitleg de OliNo website.

lle_1x150_in_lum_harmonics

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

Voor vermogens > 25 W gelden er limieten voor de harmonischen en daar wordt aan voldaan.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 16 %.

Temperatuurmetingen lamp

ir_0280

De plaats van de voedingsunit is goed te zien.

ir_02821

Ook van de zijkant bekeken.

status lamp > 2 uur aangestaan
omgevingstemperatuur 27 graden C
gereflecteerde schijnbare temperatuur 27 graden C
camera Flir T335
emissiviteit 0.95(1)
meetafstand 0.5 m
IFOVgeometric 0.7 mm
NETD (thermische gevoeligheid) 50 mK

(1) de buitenkant van de behuizing blijkt een hoge emissiviteit te hebben.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lle_1x150_in_lum_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 6100 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lle_1x150_in_lum_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 60 graden (het C90-C270 vlak), daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven. Het C0-C180 vlak heeft een grotere stralingshoek en hierbij is gemeten tot 90 graden.

Kijkende naar de maximale stralingshoek van 193 graden (dus 96.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor het gemeten gebied van 90 graden is ongeveer 17 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lle_1x150_in_lum_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 3.4 μMol/s/m²
PAR-fotonstroom 14.6 μMol/s
PAR-fotonrendement 0.5 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lle_1x150_in_lum_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.9.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lle_1x150_in_lum_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt in het gebied dat met wit aangegeven wordt in klasse A. Het gebied geldt voor signaallampen, zie verder ook de uitleg op de OliNo website.

De kleurcoördinaten zijn x=0.3207 en y=0.3266.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lle_1x150_in_lum_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 74 aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler en voor > 5000K de zon/buitenlicht).

Deze waarde van 74 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0051, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is echter nog geen norm die aangeeft wat de maximale afwijking van wit licht mag zijn. Een referentie is gegeven met de aangegeven gebieden voor wit licht in het kleursoortdiagram.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

lle_1x150_in_lum_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren niet noemenswaardig mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.1 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lle_1x150_in_lum_startupeffect

lle_1x150_in_lum_startupeffect_end

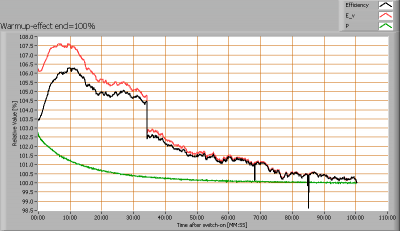

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ruim een uur. Gedurende de opwarming neemt de verlichtingssterkte af met ongeveer 6 %, wat niet veel is.

Mate van knipperen

Er is gekeken naar de mate van snelle verlichtingssterktevariaties van het licht van de lamp. Zie voor meer uitleg over de meetopstelling en achtergrond de uitlegartikelen op OliNo.

lle_1x150_in_lum_flicker_waveforms

De mate van snelle verlichtingssterktevariaties van het licht van de lamp

parameter waarde eenheid
Knipperfrequentie 100 Hz
Verlichtingssterkte-modulatie 12 %

Verlichtingssterkte-modulatie-index wordt berekend als: (max_Ev – min_Ev) / (max_Ev + min_Ev). Zie tevens meer uitleg op de OliNo website.
