Signleds MR16 Ledspot

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

signleds_mr16w6Signleds presenteert een 12V DC led spotlamp. Deze lamp geeft een warmwit licht.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3199 K Warmwit
Lichtsterkte Iv 498 Cd Gemeten recht onder de lamp.
Stralingshoek 31 deg 31º is de stralingshoek voor alle C-vlakken omdat de lamp een symmetrie heeft over de 1e as.
Vermogen P 4.8 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor n.a. De lamp is aan een DC spanning gehangen. Dan is er geen blindvermogen.
Lichtstroom 217 lm
Efficiëntie 45 lm/W
CRI_Ra 51 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4334 en y=0.4211
Fitting GU5.3
PAR-waarde 3.5 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.3 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.0 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 49 x 42 mm Buitenafmetingen van de lamp (D = diameter). Hoogte is exclusief de pinnen.
D afmetingen lichtruimte 22 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter van het diffuse plaatje aan de voorkant waarachter de led zit. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-25 deg C. De lamp wordt maximaal ongeveer 37 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 14 % en het opgenomen vermogen neemt af met 5 %.

Spanningsafhankelijkheid: er is nauwelijks afhankelijkheid van lampparameters bij variatie van de voedingsspanning tussen 11-13 V DC.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

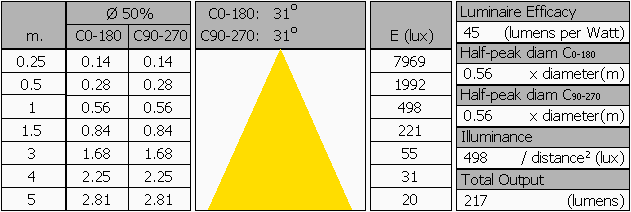

Overzichtstabel

signleds_mr16w6_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 22 mm ≈ 110 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

signleds_mr16w6_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

signleds_mr16w6_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

signleds_mr16w6_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 31º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 217 lm.

Efficiëntie

Een lichtstroom van 217 lm, en een opgenomen vermogen van 4.8 Watt, levert een efficiëntie van 45 lm/Watt.

Elektrische eigenschappen

Omdat deze lam paan een DC spanning is gezet is er geen blindvermogen.

Voedingsspanning 12.0 V
Voedingsstroom (gemiddelde per lamp) 400 mA
Vermogen P (gemiddelde per lamp) 4.8 W
Schijnbaar vermogen S (gemiddelde per lamp) n.v.t. VA
PF n.v.t.

Temperatuurmetingen lamp

ir_0349ir_0351

Temperatuursoverzichtsplaatje van de lamp, tape is gebruikt om van een bekende emissiviteit uit te kunnen gaan.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir BCAM
emissiviteit 0.95(1)
meetafstand 0.1 m (zoom plaatje)
IFOVgeometric 0.4 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp.

De temperatuur van het warmste punt van de lamp is een ongeveer 61 graden. Dit is op de lamellen zelf.

De basis van de lamp wordt ook warm. Toch levert dat aanraken geen gevaar op omdat het isolerend is en met aanraken wordt de afgevoerd en daardoor veel lager. Zie ook de volgende plaatjes waarbij de temperatuur van de konststoffen basis wordt aangegeven, daarna met een vinger deze basis aangeraakt waardoor warmte wordt weggevoerd en daarna meteen een hermeting gedaan.

ir1ir2ir3

Kleurtemperatuur en licht- oftewel vermogensspectrum

signleds_mr16w6_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3200 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

signleds_mr16w6_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 67.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux).

Kijkende naar de stralingshoek van 31 graden (dus 15.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totale lichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor het gebied tot 90 graden kantelhoek is < 1 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

signleds_mr16w6_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 3.5 μMol/s/m²
PAR-fotonstroom 1.5 μMol/s
PAR-fotonrendement 0.3 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 60 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

signleds_mr16w6_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.0.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

signleds_mr16w6_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op een afstand van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4334 en y=0.4211.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

signleds_mr16w6_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 51 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 51 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0073, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Er is, bij OliNo’s weten, nog geen norm die zegt hoever het licht van de lamp mag afliggen van het pad van de zwarte straler.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

signleds_volt_dep

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 11-13 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.5 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

signleds_mr16w6_startup

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin gelegd

De warmup tijd is ongeveer 15 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 14 %. Apart bepaald is de afname van het vermogen, en dat blijkt 5 % te zijn.
