LEDITLIGHT – 6x1W CREE XP-C LEDs – warm-wit

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

lil_5x1w2800kxpe_e27Led It Light presenteert een led lamp in peervorm, met een E27 aansluiting. De kleur ervan is warmwit, boven de 3000 K.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3044 K warmwit
Lichtsterkte Iv 98 Cd Gemeten recht onder de lamp.
Stralingshoek 115 deg
Vermogen P 5.7 W Volg de link voor meer elektrische en temperatuureigenschappen.
Power Factor 0.59 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 295 lm
Efficiëntie 52 lm/W
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4299 en y=0.3955
Fitting E27
PAR-waarde 0.9 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.5 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.3 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 60 x 108 mm Buitenafmetingen van de lamp (D = diameter).
D x H afmetingen lichtruimte 60 x 30 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de glazen bol rondom de leds. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 24-26 deg C. De lamp wordt maximaal ongeveer 36 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 8 % en het opgenomen vermogen neemt af met 6 %.

Spanningsafhankelijkheid: er is geen noemenwaardige afhankelijkheid van lampparameters bij variatie van de voedingsspanning.

Meetrapport (PDF) tbc
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

lil_5x1w3200kxpe_e27_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 60 mm = 300 mm. De resultaten van E (lux) binnen deze afstand zijn te hoog, en een meting met een goede luxmeter zal minder aangeven omdat deze zich in het nabije veld bevindt van de lamp.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

lil_5x1w3200kxpe_e27_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

lil_5x1w3200kxpe_e27_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

lil_5x1w3200kxpe_e27_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 115º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 295 lm.

Efficiëntie

Een lichtstroom van 295 lm, en een opgenomen vermogen van 5.7 Watt, levert een efficiëntie van 52 lm/Watt.

Elektrische eigenschappen

Met de powerfactor van 0.59 geldt dat voor iedere kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom (gemiddelde per lamp) 42 mA
Vermogen P (gemiddelde per lamp) 5.7 W
Schijnbaar vermogen S (gemiddelde per lamp) 9.7 VA
PF 0.59

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen. Hoe dat is gebeurd wordt uitgelegd op de OliNo site.

lil_5x1w3200kxpe_e27_u_i_waveforms

Spanningsvorm over de lamp en stroom door de twee lampen (plus voedingseenheid).

Deze stroom is gechecked tegen de eisen gesteld door de Europese norm IEC 61000-3-2:2006 met amendement 2:2009 die eisen bevat voor verlichtingsinstallaties <= 25 W en voor 25 W. Zie voor meer uitleg de OliNo website.

lil_5x1w3200kxpe_e27_harmonics1

De harmonischen van de stroom uitgezet tegen de eisen voor harmonischen vanuit IEC61000-3-2:2006 A2:2009

De harmonischen van de stroom door de lamp kennen geen limieten vanuit de IEC norm.

Tevens is de spanning gebruikt op de lamp geverifieerd tegen de eisen van de IEC norm.

lil_5x1w3200kxpe_e27_harmonics_voltage

De eisen mbt harmonische inhoud voor de gebruikte spanning over de testlamp.

De spanning heeft (iets) meer harmonische inhoud dan toegestaan door de norm. Deze extra harmonische inhoud beïnvloedt de waardes voor de stroom, echter de stroom kent geen limieten voor harmonische inhoud.

De Total Harmonic Distortion van de stroom is berekend en bedraagt 128 %.

Temperatuurmetingen lamp

ir_0269

Temperatuursplaatje van de lamp na opwarmen, overview.

ir_0270

Temperatuursplaatje van de lamp na opwarmen, close-up.

status lamp > 2 uur aangestaan
omgevingstemperatuur 24 graden C
gereflecteerde schijnbare temperatuur 24 graden C
camera Flir B-CAM Western S
emissiviteit 0.95(1)
meetafstand 0.10 m (close-up)
IFOVgeometric 0.4 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp.

De temperatuur van het metaal is met ruim 60 graden erg warm.

Kleurtemperatuur en licht- oftewel vermogensspectrum

lil_5x1w3200kxpe_e27_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3050 K wat warmwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

lil_5x1w3200kxpe_e27_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 82.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de stralingshoek van 115 graden (dus 57.5 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totalelichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 3 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

lil_5x1w3200kxpe_e27_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 0.9 μMol/s/m²
PAR-fotonstroom 2.9 μMol/s
PAR-fotonrendement 0.5 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 65 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

lil_5x1w3200kxpe_e27_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.3.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

lil_5x1w3200kxpe_e27_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4299 en y=0.3955.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

lil_5x1w3200kxpe_e27_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 82 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0025, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan (het licht is genoeg dichtbij het pad van de zwarte straler om op wit te lijken).

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Uit de deling van E_v door P volgt een inschatting van de efficiëntie.

lil_5x1w3200kxpe_e27_voltagedependency

Afhankelijkheid van lampparameters van de ingestelde lampspanning.

De lampparameters variëren nauwelijks mee met de variatie van de aangelegde voedingsspanning, wanneer de voedingsspanning varieert tussen de 200-250 V.

Een abrupte variatie van + of – 5 V levert een verandering van de lichtintensiteitswaardes van < 0.2 %. Dit verschil in lichtintensiteit is niet zichtbaar wanneer deze variatie abrupt gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

lil_5x1w3200kxpe_e27_startupeffect

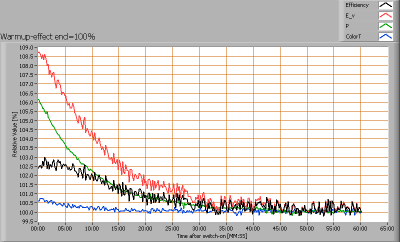

lil_5x1w3200kxpe_e27_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 25 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 8 % en het opgenomen vermogen met 6 %.

4 Reacties to “LEDITLIGHT – 6x1W CREE XP-C LEDs – warm-wit”

  1. LEDITLIGHT - Kaj de Vries Says:

    Voor de duidelijkheid, deze 300lumen lamp met de nieuwe CREE XP-C leds verkopen wij vanaf vandaag op onze website. De andere led-bol met XR-E leds hebben we alleen laten door meten om het verschil tussen de oude en de nieuwe CREE leds nader te kunnen vergelijken.

  2. Mark Says:

    Hallo,

    Net even gekeken op de CREE website, maar is nu het groet voordeel van de XP-C ? ivp de XR-E ?

    XP-C is alleen kleiner en iets groete openingshoek en heeft zelfs minder opbrengst….

    CREE geeft zelf aan:

    Lighting Applications

    •Portable
    •Backlighting
    •Signage
    •Retail display

    Grt

    Mark

  3. Kaj de Vries Says:

    Natuurlijk is de lichtopbegnst volgend de site minder, de XP-C is een 1Watt led en de XR-E eigenlijk een 3Watt LED. Echter de efficiëntie is bij de XP-C beter namelijk 52 lumen tenopzichte van 41 lumen per Watt. Reden voor ons om voor dit model lamp te gaan voor de XP-C daar de inkoop prijs geen verschil maakt.

  4. Mark Says:

    Hey Kaj,

    Misschien XR-E pakken uit een beter bin, een P4 in plaats van een P3?

    Ik denk dat de XP-C wel iets beter scoort vanwegen zn grotere openingshoek.

    Groeten mark
