LL-50mm spot-W0 ( daylight of cool white )

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

ledspotLedLighting BV presenteert een led lamp in spotvorm, aan te sluiten op een lage spanning tot van 10-28 V (AC of DC). De lamp is getest met een voedingsspanning van 24 V DC.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 5413 K koudwit
Lichtsterkte Iv 597 Cd Gemeten recht onder de lamp.
Stralingshoek 28 deg
Vermogen P 3.0 W
Power Factor nvt Deze lamp werd op een DC voedingsspanning van 24 V aangesloten.
Lichtstroom 192 lm
Efficiëntie 64 lm/W
CRI_Ra 78 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.3346 en y=0.3395
Fitting 12V AC/DC, 24V AC/DC Aansluitbaar op 10-28V AC of DC. In dit artikel getest met 24 V DC.
PAR-waarde 5.6 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp en ge-extrapoleerd naar 1 m² oppervlak.
PAR-fotonrendement 0.6 μMol/s/We Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.9 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
D x H buitenafmetingen 50 x 35 mm Buitenafmetingen van de lamp (D = diameter).
D afmetingen lichtruimte 50 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de voorkant van de reflector. Deze parameters worden in een Eulumdatfile gebruikt.

Noot: de reflector heeft ook een hoogte, alleen zijwaards is de lichtafgifte verwaarloosbaar.

vormfactor spot
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-26 deg C. Het aanraakbare gedeelte van de lamp wordt maximaal ongeveer 27 graden warmer dan omgevingstemperatuur.

Opwarmeffect: gedurende de opwarming neemt de verlichtingssterkte af met 10 %.

Spanningsafhankelijkheid: is niet getest.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

w0_summary2

Let op: de gegevens zijn (deels) afkomstig van berekeningen. Zie ook de uitleg van deze tabel op de OliNo site.

Noot: de minimale afstand waarvoor de berekende resultaten in E (lux) geldig zijn, is 5 x 50 mm = 250 mm. Dus het berekende E (lux) resultaat op 0.25 m is bij het meten ervan nog redelijk correct, omdat het meetpunt zich op de grens van nabije en verre veld bevindt.

Eulumdat lichtdiagram

Het lichtdiagram geeft de helderheid aan in het C0-C180 en het C90-C270 vlak. Er is ook meer uitleg over dit diagram op de OliNo site.

w0_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 geven hetzelfde resultaat daar er symmetrie is over de 1e as.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen.

w0_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

w0_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 28º.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 192 lm.

Efficiëntie

Een lichtstroom van 192 lm, en een opgenomen vermogen van 3.0 Watt, levert een efficiëntie van 64 lm/Watt.

Met het toepassen van een DC spanning zijn er geen blindstromen tussen de voeding en de lamp, vandaar dat er bij PF nvt staat.

Voedingsspanning 24.0 V
Voedingsstroom (gemiddelde per lamp) 125 mA
Vermogen P (gemiddelde per lamp) 3.0 W
Schijnbaar vermogen S (gemiddelde per lamp) n.v.t.
PF n.v.t.

Van deze lamp is niet de spanningsvorm en stroomvorm opgenomen. De reden is dat deze lamp op een 24 V DC spanning aangesloten is geweest en daardoor er enkel een gelijkstroomwaarde van 125 mA liep.

Temperatuurmetingen lamp

ir_0225

Temperatuursplaatje van de lamp na opwarmen.

status lamp > 2 uur aangestaan
omgevingstemperatuur 23.5 graden C
gereflecteerde schijnbare temperatuur 23.5 graden C
camera Flir B-CAM Western S
emissiviteit 0.95(1)
meetafstand 0.20 m
IFOVgeometric 0.7 mm
NETD (thermische gevoeligheid) 100 mK

(1) De emissiviteit is zo ingesteld omdat dat overeenkomt met een ruw diffuss oppervlak van het stuk plakband dat gebruikt is op de lamp. Echter niet op ieder stuk is plakband gebruikt; de plaat waarop de leds gemonteerd zitten is niet afgeplakt. Een klein beetje is getest en bleek dat de plaat een goede emissiviteit had van om en nabij 0.95.

De temperatuur van de ruimte direct rondom is de led wordt warm, echter is niet aanraakbaar. De behuizing aan de buitenkant is wel aanraakbaar, en wordt significant minder warm en daar het materiaal isolerend is, is kort aanraken al voldoende om de temperatuur van de buitenkant enorm te laten doen afnemen.

Kleurtemperatuur en licht- oftewel vermogensspectrum

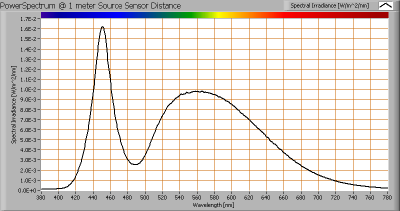

w0_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 5425 K wat koudwit is.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

w0_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 62.5 graden, daarna is de verlichtingssterkte erg laag (< 5 lux) en niet meer gegeven.

Kijkende naar de stralingshoek van 28 graden (dus 14 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt hiervoor dat het gootste gedeelte van de totalelichtstroom in dit gebied valt. De variatie in kleurtemperatuur voor dit gebied is ongeveer 2 %.

PAR waarde en -spectrum

Uitleg over PAR, hoe de waarde te verkrijgen en de achtergrond van de gegevens is te vinden in dit artikel op de OliNo site.

w0_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

parameter waarde eenheid
PAR-getal 5.6 μMol/s/m²
PAR-fotonstroom 1.8 μMol/s
PAR-fotonrendement 0.6 μMol/s/W

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 66 % (geldig voor het golflengtegebied van 400-700 nm.

S/P ratio

Uitleg over S/P ratio, de waarde en het verkregen spectrum is te vinden op de OliNo site.

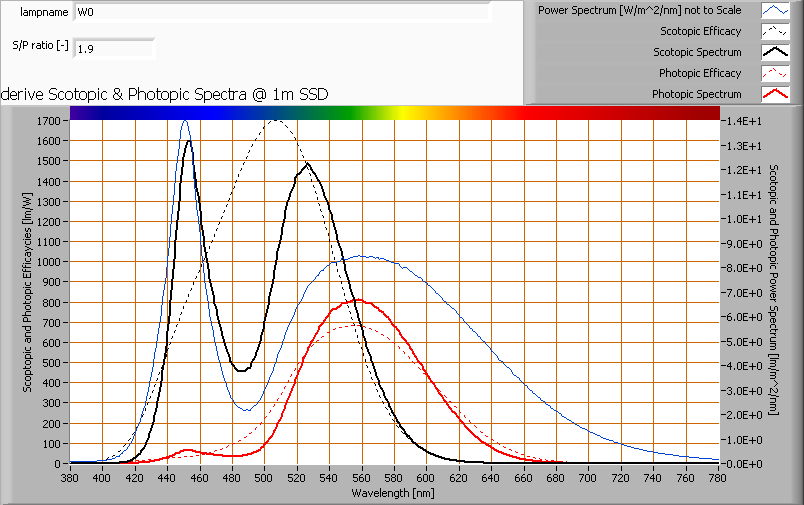

w0_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

De S/P ratio van deze lamp is 1.9.

Zie voor meer achtergrondinformatie het uitlegartikel over S/P ratio op de OliNo website.

Kleursoort diagram

w0_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3346 en y=0.3395.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op de Wiki over kleurweergave-index. De echte relevantie van de CRI waarde wordt verder in een artikel op OliNo besproken.

w0_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 78 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron (voor < 5000K een zwarte straler).

Deze waarde van 78 is (weinig) lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook de uitleg op OliNo.

De “chromaticity difference” is 0.0048, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is lager dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan (het licht is genoeg dichtbij het pad van de zwarte straler om op wit te lijken).

Spanningsafhankelijkheid

De lamp is niet onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. Dit omdat de unit alleen een vaste spanning aangeboden heeft gekregen van 24 V DC.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

w0_startupeffect

w0_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is ongeveer 15 minuten. Gedurende de opwarming neemt de verlichtingssterkte af met 10 %.

2 Reacties to “LL-50mm spot-W0 ( daylight of cool white )”

  1. Paul Says:

    Jammer dat er juist bij deze lamp die een breed scala aan input spanningen accepteert niet naar de spanningsafhankelijkheid is gekeken.

  2. mvdsteen Says:

    Er is wel gevarieerd met de spanning, en toen werd duidelijk dat de stroom zich aanpaste. Dus met lagere spanning een hogere stroom. Echter er is niet gemeten aan de lichtopbrengst ten tijde van verschillende spanningen. Dit omdat het veel handwerk is op dit moment. Het is automatiseerbaar want een digitale voeding instelbaar vanuit LabVIEW is aangekocht, alleen de tijd nog niet voor gevonden om deze te integreren in de meetrobot.
