Creative Lighting Solutions Facade IP65 6xTFFC WW Ovale Hoek

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

cls_facade_ellipticalCLS-LED presenteert een robuuste lamp geschikt voor buitenverlichting.

In dit artikel staan allerlei interessante lampparameters, zoals ook opgenomen in de Eulumdat file.

Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3050 K Warmwit.
Lichtsterkte Iv 1916 Cd Gemeten recht onder de lamp.
Stralingshoek 30 deg Voor C0-C180-vlak (in lengterichting van de lamp) is deze 30 graden en voor C90-C270 vlak is deze 15 graden.
Vermogen P 16.5 W
Power Factor 0.91 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 431 lm
Efficiëntie 26 lm/W
CRI_Ra 76 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4435 en y=0.4234
Fitting 230V
PAR-waarde 17.5 μMol/s/m2 Het aantal fotonen wat een gemiddelde plant ziet in het licht van deze lamp, geldend op 1 m afstand van de lamp.
S/P ratio 1.2 Dit is de factor die aangeeft hoeveel keer efficienter deze lamp is in het generen van visueel effectief licht voor het menselijk oog, bij nachtgevoeligheid (vergeleken met daggevoeligheid).
L x B x H buitenafmetingen 152 x 69 x 130 mm Buitenafmetingen van de lamp inclusief de standaard.
L x B afmetingen lichtruimte 129 x 59 mm Diameter van het gebied waar het licht vandaan komt. Dit is gelijk aan de oppervlakte van de ruimte juist rondom de leds (aan de voorkant). Deze parameters worden in een Eulumdatfile gebruikt.
vormfactor flood
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 26.5-27 deg C.

Opwarmeffect: gedurende de opwarming nemen de verlichtingssterkte en opgenomen vermogen af met resp. 11 en 5 %.

Spanningsafhankelijkheid: niet gemeten.

Meetrapport (PDF) olino-pdf
Eulumdat file olino_eulumdat Rechtsklik op het icoon en sla het bestand op.

Overzichtstabel

cls_facade_6x3_elliptical_summary2
Let op: De meting is gedaan in het verre veld (ver genoeg van de lamp af zodanig dat deze gezien kan worden als een puntbron, dit betekent minimaal 5x de grootste afmeting van het gebied waar licht uitkomt (=lichtruimte)). Deze gegevens zijn omgerekend naar resultaten op de in deze tabel staande afstanden van 0.25 m – 5 m.

Wanneer de afstand tot de lamp kleiner bedraagt dan 5x de grootste afmeting, dan zullen bij werkelijke meting verschillen ontstaan tussen de meetwaarde en deze berekende waarde. De meetwaarde zal kleiner zijn omdat van dichtbij de lichtbron niet meer als een puntbron gezien kan worden; het licht afkomstig van de uitersten van de lamp zal meer afstand afleggen en daardoor minder meetellen.

In deze tabel staan tevens de stralingshoeken vermeld voor het C0-C180 vlak en het C90-C270 vlak.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

cls_facade_6x3_elliptical_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak (in de lengte van de lamp) en het C90-C270 vlak (dwars hierop) zijn verschillend; er wordt meer licht gegenereerd in de lengterichting van de lamp.

Verlichtingsterkte E_v op 1 m afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld. In deze grafiek is de helderheid in Cd direct af te lezen en is niet geconverteerd naar Cd/1000lm zoals in het Eulumdat lichtdiagram.

cls_facade_6x3_elliptical_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

cls_facade_6x3_elliptical_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij een kantelhoek van 15 graden zijn de gemeten intensiteiten in een range van 10-52 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: deze is voor het C0-C180 vlak (lengterichting van de lamp) 30 graden en voor het C90-C270 vlak (loodrecht hierop) 15 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen. Het resultaat van deze berekening voor deze lamp is 431 lm.

Efficiëntie

Een lichtstroom van 431 lm, en een opgenomen vermogen van 16.5 Watt, levert een efficiëntie van 26 lm/Watt. Met de powerfactor van 0.91 geldt dat voor iedere kWh aan netto vermogen, er 0.4 kVAhr aan reactief vermogen is geweest.

Voedingsspanning 230.0 V
Voedingsstroom 79 mA
Vermogen P 16.5 W
Schijnbaar vermogen S 18.1 VA
PF 0.91

Tevens is van deze lamp de spanningsvorm en stroomvorm opgenomen.

cls_facade_6x3_elliptical_u_i_waveforms

Spanningsvorm over de lamp en stroom door de lamp.

De stroomdrivers doen hun best om de stroomvorm te laten gelijken op de spanningsvorm. Op wat irregulariteten na is dat goed gelukt. De powerfactor is daarom ook dichtbij de maximale waarde 1.

Wanneer het powerspectrum van de stroom bepaald wordt, dan is het aantal hogere harmonischen zichtbaar. De meting aan de stroomvorm is gedaan met 10.000 samples per seconde, wat een maximum frequentiecomponent van 5000 Hz zou kunnen detecteren. Normaliter zijn deze hoogfrequente signalen niet te vinden in de opgenomen stroom van de lamp, vandaar dat het onderstaand spectrum wordt gestopt bij 1000 Hz. Dit is ruim voldoende om de harmonische inhoud van de stroom weer te kunnen geven.

cls_facade_6x3_elliptical_powerspectrumi_percent

Het stroom vermogensspectrum, met logaritmische schaal (in % van de grootste harmonische).

Er zijn wel wat hogere harmonischen maar ze zijn klein in vergelijk met de grondharmonische.

Kleurtemperatuur en licht- oftewel vermogensspectrum

cls_facade_6x3_elliptical_powerspectrum_at_1m_distance

Het kleurspectrum van het licht van deze lamp. Energieniveaus geldig op 1 m afstand.

De gemeten kleurtemperatuur van deze lamp is ongeveer 3050 K wat warmwit is. De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

cls_facade_6x3_elliptical_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

De kleurtemperatuur is gegeven voor kantelhoeken tot 75 graden, daarna is de lichtopbrengst zo laag dat van een nauwkeurige kleurmeting geen sprake meer is.

Kijkende naar de stralingshoek van 30 graden (dus 15 graden kantelhoek, dit is het gebied waar het meeste van het licht afgegeven wordt) dan geldt dat in dit gebied de kleurtemperatuur nagenoeg constant is.

Daarna neemt de kleurtemperatuur wat toe, echter dat is in het gebied waar weinig licht van de lamp afkomt.

PAR waarde en -spectrum

Wanneer het licht van deze lamp gebruikt zou worden voor het laten groeien van planten, dan dient de PAR-gebied bepaald te worden. PAR staat voor Photosynthetic Active Radiation en is die straling die actief meedoet aan fotosynthese en wordt uitgedrukt in μMol/s/m2.

Fotosynthese vormt de essentie voor de groei en bloei voor planten, waarbij het blauwe deel van het lichtspectrum zorgt voor de groei en het rode deel verantwoordelijk is voor de knopzetting en bloei van de plant. Voor fotosynthese wordt gekeken naar aantallen fotonen wat belangrijker is dan het vermogen van het licht.
Het vermogensspectrum (vermogen per golflengte) van het licht van de lamp wordt dus eerst omgerekend naar het aantal fotonen (aantallen lichtdeeltjes per golflengte) waarna deze aantallen fotonen per golflengte nog gewogen worden tegen de gevoeligheid van de gemiddelde plant ervoor (volgens DIN-norm 5031-10:2000). Het volgende plaatje laat het resultaat zien.

cls_facade_6x3_elliptical_par_spectra_at_1m_distance

Het fotonenspectrum, dan de gevoeligheidscurve, resulterend in een PAR-spectrum

De zwarte curve geeft het vermogensspectrum aan van de lamp, in aantallen fotonen per golflengte. In rood de curve die de gemiddelde gevoeligheid geeft van de gemiddelde plant (volgens DIN norm 5031-10:2000) voor de verschillende golflengtes.

Resulteert de groene lijn die het aantal fotonen afgeeft per golflengte van het licht van de lamp. Deze aantallen fotonen gesommeerd, levert een PAR getal dat voor het licht van deze lamp uitkomt op 17.5 μMol/s/m2. Deze waarde geldt op 1 m afstand van de lamp.

Als gekeken wordt naar het gedeelte van het spectrum van het licht van de lamp, dat bruikbaar is voor fotosynthese, dan komt dat neer op 63 % (geldig voor het golflengtegebied van 400-700 nm). Dit zou men kunnen zien als een PAR efficientie van het licht van deze lamp.

Noot: bij dit percentage zou men moeten nagaan of alle golflengten in voldoende mate voorkomen en dat niet bv alleen het blauwe licht aanwezig is, wanneer men deze lamp juist voor bloemvorming wil inzetten, waar met name de rode golflengten van belang zijn.

S/P ratio

Het menselijk oog heeft staafjes en kegeltjes. De staafjes werken vooral bij lage verlichtingssterktes (schemer, nacht), en de kegeltjes bij hoge(re) verlichtingssterktes (overdag). Daar het oog in beide situaties (hoofdzakelijk) gebruik maakt van andere sensoren, is er daarmee ook een andere gevoeligheid.
De overdaggevoeligheid wordt Photopische gevoeligheid genoemd, vooral gebruik makende van kegeltjes.
De nachtgevoeligheid wordt Scotopische gevoeligheid genoemd, vooral gebruik makende van staafjes.
Het menselijk oog is gevoeliger voor licht (van meer blauwachtige kleur) en de S/P ratio geeft aan, voor het licht van deze lamp, in hoeverre de efficiëntie van deze lamp hoger is voor nachtgevoeligheid dan dat deze is voor daggevoeligheid.

Het licht van deze lamp heeft een dusdanig spectrum dat de S/P ratio 1.2 is. Dus zou deze lamp gebruikt worden in een omgeving waarbij een gemiddeld lage verlichtingssterkte aanwezig is, dan is de berekende efficiëntie voor nacht deze factor hoger dan de berekende (overdag) efficiëntie.

cls_facade_6x3_elliptical_s_and_p_spectra_at_1m_distance
Het vermogensspectrum, de gevoeligheidscurves en de resulterende nacht – en dagspectra (laatste op 1 m afstand).

Het photopisch spectrum is niet veel kleiner (rode curve) dan het scotopisch spectrum (zwarte curve), gevolg is een S/P ratio van 1.2.

Zie voor meer informatie dit artikel over S/P ratio.

Kleursoort diagram

cls_facade_6x3_elliptical_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp. De kleurcoördinaten zijn x=0.4435 en y=0.4234.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

cls_facade_6x3_elliptical_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 76 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 76 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0066, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is hoger dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is niet onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Opwarm-effecten

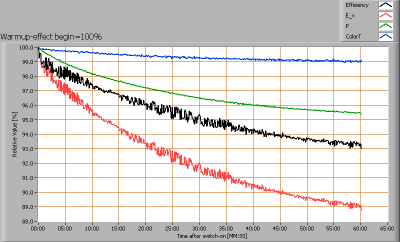

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

cls_facade_6x3_tffc_led_outdoor_straler_elliptical_startupeffect

cls_facade_6x3_tffc_led_outdoor_straler_elliptical_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

De warmup tijd is iets langer dan een uur. In deze tijd neemt de verlichtingssterkte en het opgenomen vermogen af met respectievelijk 11 en 5%.
