Calex 9W E27 rechte minibuis

Geplaatst door Marcel van der Steen in Lampmetingen, Spaarlampen Geef een reactie

Hierbij een spaarlamp van Calex. Deze spaarlamp heeft de kleine buizen recht vooruitgestoken en verbruikt 9 W. Deze lamp komt van de Kwantum.

Zie voor een vergelijk met andere lampen dit overzicht.

calex_9w_e27_rechte_minibuis_2

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 2686 K Warmwit.
Lichtsterkte Iv 24 Cd Gemeten recht onder de lamp.
Stralingshoek 315 deg
Vermogen P 8.3 W
Power Factor 0.57 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.
Lichtstroom 580 lm
Efficiëntie 70 lm/W
CRI_Ra 82 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.4591 en y=0.4071
Fitting E27
D x H buitenafmetingen 40 x 117 mm Buitenafmetingen van de lamp.
D x H afmetingen lichtruimte 33 x 54 mm Afmetingen van het gebied waar het licht vandaan komt. Dit is gelijk aan de diameter en hoogte van de set van buisjes. Deze parameters worden in een Eulumdatfile gebruikt.
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 23.5-27.0 deg C.

Opwarmeffect: binnen 3 minuten op volle sterkte. De lichtopbrengst is een beetje afhankelijk van temperatuur; een temperatuurverschil van 4 graden levert 7 % verschil in lichtopbrengst.

Spanningsafhankelijkheid: het opgenomen vermogen en de verlichtingssterkte zijn afhankelijk van de voedingsspanning van de lamp. De afhankelijkheid is lineair.

Voor de Eulumdat file volg deze link.

Eulumdat lichtdiagram

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

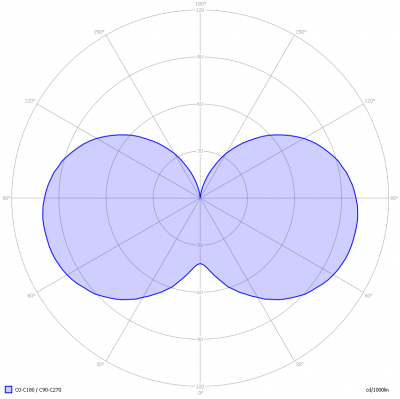

calex_9w_e27_rechte_light_diagram

Het lichtdiagram en de indicatie van de planes.

Het C0-C180 vlak en het C90-C270 vlak geven hetzelfde diagram, omdat de lamp een symmetrie over de z-as heeft.

Het diagram laat een verrekijkersymbool zien; de lamp is een rondomstraler met vooral naar de zijkanten veel licht.

Verlichtingsterkte E_v op 1 meter afstand, of lichtintensiteit I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp. Dus alle lichtsterkte metingen behorende bij 1 kantelhoek, en afkomstig van verschillende draaihoeken, zijn gemiddeld.

Daar deze lamp een symmetrie heeft over de z-as, is dit gemiddelde resultaat dus gelijk aan het resultaat van het Eulumdat lichtdiagram. Echter in deze grafiek is de helderheid van de lamp af te lezen in Candela.

calex_9w_e27_rechte_minibuis_pp_avg

Het stralingsdiagram van de lamp.

Deze plot met deze gemiddelde waardes worden gebruikt om de totale lichtopbrengst te berekenen.

calex_9w_e27_rechte_minibuis_ev_dep_kantelhoek

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Deze plot geeft grafisch weer welke verschillende meetwaardes verkregen zijn bij iedere kantelhoek. Voor een bepaalde kantelhoek zijn er zo een aantal metingen, die afkomstig zijn van verschillende draaihoeken rondom de lamp. Bij 90 graden kantelhoek is de variatie in lichtintensiteit agv draaihoek in de range van 224-258 %.

Bij het berekenen van de gemiddelde lichtsterktewaardes per hoek en deze uit te zetten in een grafiek, is de stralingshoek te bepalen: dit is berekend op 315 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 580 lm.

Efficiëntie

Een lichtstroom van 580 lm, en een opgenomen vermogen van 8.3 Watt, levert een efficiëntie van 70 lm/Watt.

Met de powerfactor van 0.57 geldt dat voor iedere kWh aan netto vermogen, er 1.4 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 63 mA
Vermogen P 8.3 W
Schijnbaar vermogen S 14.5 VA
PF 0.57

Kleurtemperatuur en licht- ofwel vermogensspectrum

calex_9w_e27_rechte_minibuis_powerspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 2700 K wat warmwit is. Het spectrum is typisch voor een spaarlamp; er zijn enkele pieken kenmerkend voor het gebruikte fosfor, en er zijn grote gebieden waar het spectrum geen licht bevat. Toch is het totaal van deze lichtkleuren een wit voor het menselijk oog.

De meting is gedaan recht onder de lamp. De kleurtemperatuur kan ook worden gemeten onder verschillende kantelhoeken.

calex_9w_e27_rechte_minibuis_cct_function_of_incl

De kleurtemperatuur van de lamp afhankelijk van de kantelhoek.

Er is relevante kleurinformatie tot kantelhoeken van meer dan 90 graden kantelhoek omdat deze lamp een rondomstraler is. Er is gemeten tot 90 graden. Over dit gebied van 0 – 90 graden kantelhoek, varieert de kleurtemperatuur met minder dan 1 %.

Kleursoort diagram

calex_9w_e27_rechte_minibuis_chromaticity

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt op het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.4591 en y=0.4071.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en deze site.

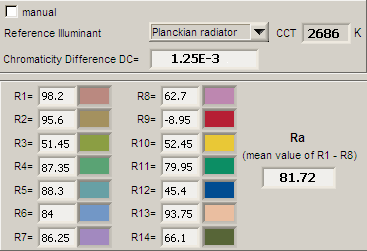

calex_9w_e27_rechte_minibuis_cri

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 82 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 82 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.0013, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

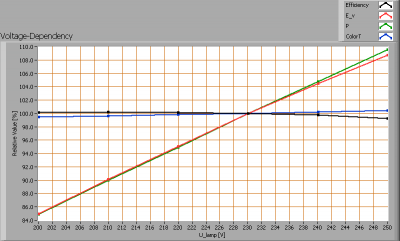

calex_9w_e27_rechte_minibuis_voltagedependency

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen en de verlichtingssterkte hangen af van de aangeboden lampspanning; de afhankelijkheid is lineair.

Bij een mogelijke variatie in spanning bij 230 V, van + en – 5 V, is de variatie in de verlichtingssterkte van deze lamp + en – 2.5 %. Dit zal niet opgemerkt worden, ook niet wanneer dit plotsklaps gebeurt.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

calex_9w_e27_rechte_minibuis_startupeffect

calex_9w_e27_rechte_minibuis_startupeffect_end

Opwarmen van de lamp en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Na 10 minuten heeft de verlichtingssterkte de eindwaarde bereikt en al na 2 minuten is dee daar heel dichtbij. Daarna schommelt het een klein beetje. De scommelingen in intensiteit zijn afkomstig van de variaties in imgevingstemperatuur; bij 4 graden verschil levert dat een verschil op in verlichtingssterkte van 7 %.
