LedLight Europe presenteert de dubbele 1200 mm smd-LEDbuis op zichzelf. In dit artikel zijn de lampparameters te vinden evenals een Eulumdat file.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	7176 K	Felwit
Lichtsterkte Iv	727 Cd
Stralingshoek	121 deg	Een brede bundel, wat te verwachten is voor een TL.
Vermogen P	46.1 W
Power Factor	0.88	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 0.55 kVAhr aan reactief vermogen is geweest.
Lichtstroom	2409 lm
Efficiëntie	52 lm/W
CRI_Ra	78	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.3061 en y=0.3051
Fitting	TL
L x B x H buitenafmetingen	1200 x 101 x 26 mm	Buitenafmetingen van de twee buizen in een simpel armatuur, dat alleen de buizen positioneert, en niet uit een reflector oid bestaat.
L x B afmetingen lichtruimte	1260 x 96 mm	Afmetingen van het gebied waarvan het licht komt, voor deze buizen is dat het het gebied tussen en inclusief de plastic gedeeltes van iedere buis, waarachter de leds zitten.
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 19.5-20.0 deg C. Opwarmeffect: het opgenomen vermogen neemt ongeveer 10 % toe agv het opwarmen, dit is een klein effect. Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn afhankelijk van de lampspanning, deze afhankelijkheid is lineair. Voor de eulumdat file volg deze link (lle_smd_6000k_1200_double_no_armature_eulumdat_c0_90degcw.ldt).

De lamp

De led-TLs gebruiken smd-LEDs en zijn van de achterkant voorzien van een geribbeld aluminium koellichaam over de gehele lengte. Het zijn zware, degelijke buizen.

Bovenaan het vooraanzicht, daarna het zijaanzicht en onderaanzicht.

Eulumdat lichtdiagram

Bij deze lamp gaat een Eulumdat file. Dit is een bestand dat aangeeft hoe de lichtverdeling rondom de lampenset is. Tevens zitten er nog veel meer parameters in. Met het programma Qlumedit is deze file te openen en de inhoud zichtbaar te maken.

Een interessante grafiek is het lichtdiagram, wat de helderheid aangeeft in het C0-C180 en het C90-C270 vlak.

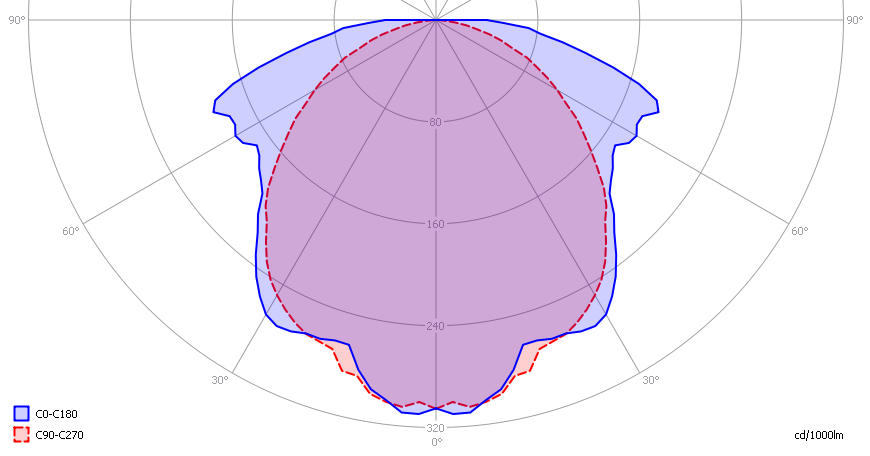

Het lichtdiagram en de indicatie van de planes.
Het C0-C180 vlak staat loodrecht op de lengte-as van de led-TL buizen. Dit vlak geeft dus aan wat het helderheidsverloop is naar de zijkanten van de led-TL buizen.Het feit dat de transparante kap van de ledbuis geribbeld is, zorgt waarschijnlijk voor het wat grillige karakter van de lichtsterkte in het C0-C180 vlak.

Het C90-C270 vlak geeft aan wat het stralingspatroon is in vlak van lengterichting van de led-TLs in het armatuur.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel aan licht zien.

Deze plot geeft de gemiddelde waardes van de lichtsterkte, gemiddeld voor iedere kantelhoek t.o.v. de lamp. Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 121 graden.

Lichtstroom

Met de meetgegevens van lux op 1 meter, gehaald uit het stralingsdiagram met de gemiddelde lichtsterktewaardes, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 2409 lm.

Efficiëntie

Een lichtstroom van 2409 lm, en een opgenomen vermogen van 46.1 Watt, levert een efficiëntie van 52 lm/Watt.

Met de powerfactor van 0.88 geldt dat voor iedere kWh aan netto vermogen, er 0.55 kVAhr aan reactief vermogen is geweest.

Lampspanning	230 V
Lampstroom	229 mA
Vermogen P	46.1 W
Schijnbaar vermogen S	52.6 VA
PF	0.88

Kleurtemperatuur en licht- ofwel vermogensspectrum

Het kleurspectrum van het licht van deze lamp.

De gemeten kleurtemperatuur van deze lamp is ongeveer 7200 K wat felwit is.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de lamp.

Het lichtpunt ligt iets verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.3061 en y=0.3051.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index en op deze site.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 78 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 78 is kleiner dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik, zie ook dit artikel.

De “chromaticity difference” is 0.009, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is groter dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen af van de aangeboden lampspanning. De afhankelijkheid is over het gemeten gebied op een vergelijkbare manier (lineair).

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van + en – 10 %, wat niet zichtbaar zal zijn.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Opwarmen van de lampen en het effect op lampparameters; 100 % niveau aan het begin en aan het eind gelegd

Geen noemenswaardige effecten bij het opwarmen van deze lamp. De vermogensopname vermeerdert ongeveer  10 % over de opwarmtijd van 35 minuten. Doordat dit effect niet groot is, is de opwarmtijd ook niet relevant.
