LLE smd LED 3000K 150cm in IP65 armatuur enkel

Geplaatst door Marcel van der Steen in Lampmetingen, Ledlampen Geef een reactie

LedLight Europe komt met een totaalmeting; de ledbuis in een IP65 behuizing (stof en spatwaterdicht). In dit artikel staat de ledbuis met 3000K smd leds in de behuizing getest. Het gaat hier om de enkele ledbuis in de enkele behuizing.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter meting lamp opmerking
Kleurtemperatuur 3430 K Tegen warmwit aan.
Lichtsterkte Iv 292 Cd De lamp is fel.
Stralingshoek 136 deg Een brede bundel, wat te verwachten is voor een TL.
Vermogen P 23.4 W
Power Factor 0.47 Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 1.9 kVAhr aan reactief vermogen is geweest.
Lichtstroom 1280 lm Heel veel licht.
Efficiëntie 55 lm/W
CRI_Ra 67 Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram x=0.426 en y=0.433
Fitting TL
Breedte 80 mm Breedte van de kap van het enkele IP65 armatuur
Lengte 1550 mm Lengte van de kap van het enkele IP65 armatuur
Algemene opmerkingen De omgevingstemperatuur gedurende de hele set van metingen was 21-23 deg C.

Opwarmeffect: klein effect, temperatuur van de buis nog niet geheel stabiel na 30 minuten.

Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn afhankelijk van de lampspanning, wel een lineaire afhankelijkheid.

Voor alle ruwe meetdata volg deze link (lle_1500mm_smd_3000k_88l_30vis_ip65_enkel.zip).

Een lamp in deze specifieke IP65 behuizing geeft een lichtpatroom met lichtstrepen, zie ook deze foto.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat bergen en dalen zien in de helderheid, afhankelijk van de kantelhoek. De oorzaak is de geribbelde IP65 kap. Zie ook deze foto.

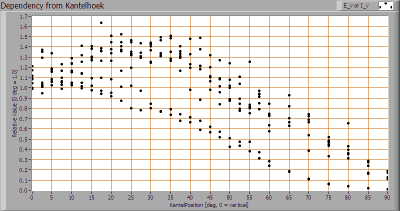

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

De meetpunten liggen verspreid. Dit komt vanwege de structuur van de kap van de IP65 behuizing. Hierin zitten ribbels van verdikkingen van plastic, die ter plaatse meer licht tegenhouden. Tussen de ribbels in komt er meer licht doorheen en dat is te meten. Bij eenzelfde kantelhoek, is dan duidelijk verschil tussen de verschillende draaihoeken.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 136 graden.

De plot helemaal bovenaan geeft de gemiddelde waardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 1280 lm.

Efficiëntie

Een lichtstroom van 1280 lm, en een opgenomen vermogen van 23.4 Watt, levert een efficiëntie van 55 lm/Watt.

Met de powerfactor van 0.47 geldt dat voor iedere kWh aan netto vermogen, er 1.9 kVAhr aan reactief vermogen is geweest.

Lampspanning 230 V
Lampstroom 214 mA
Vermogen P 23.4 W
Schijnbaar vermogen S 49.2 VA
PF 0.47

Kleurtemperatuur en licht- ofwel vermogensspectrum

De gemeten kleurtemperatuur van deze lamp is ongeveer 3430 K wat tegen het warmwitte aanligt.

Kleursoort diagram

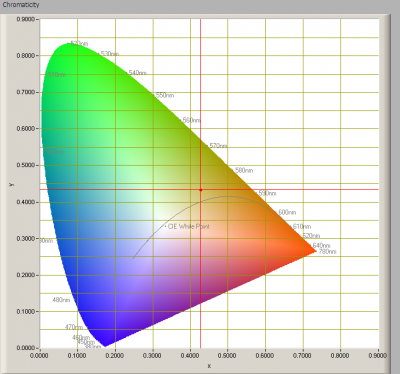

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt verwijderd van het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.426 en y=0.433.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 67 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 67 is lager dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave voor alledaags gebruik.

De “chromaticity difference” is 0.013, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is groter dan 0.0054 en daarmee zeggende dat de CRI berekening niet nauwkeurig is en er niet van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen af van de aangeboden lampspanning. Niet erg sterk en over het gemeten gebied op een vergelijkbare manier.

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van + en – 1.5%, wat niet zichtbaar zal zijn.

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Geen noemenswaardige effecten bij het opwarmen van deze lamp. Het is wel zo dat de temperatuur nog niet stabiel is na een half uur, gegeven de nog veranderende waardes.
