IPLED presenteert een 1500 mm led-TL. De lamp kent geen opstartgedrag en de hoeveelheid licht is onafhankelijk van de gebruikte lampspanning.
Zie voor een vergelijk met andere lampen dit overzicht.

Samenvatting meetgegevens

parameter	meting lamp	opmerking
Kleurtemperatuur	6560 K	Felwit.
Lichtsterkte Iv	157 Cd	Redelijk fel.
Stralingshoek	113 deg	Een brede bundel, wat te verwachten is voor een TL.
Vermogen P	19.0 W
Power Factor	0.23	Met deze powerfactor geldt dat voor iedere 1 kWh aan netto vermogen, er 4.2 kVAhr aan reactief vermogen is geweest.
Lichtstroom	460 lm	.
Efficiëntie	24 lm/W
CRI_Ra	85	Color Rendering Index oftewel de kleurweergave-index.
Coördinaten kleursoort diagram	x=0.313 en y=0.320
Fitting	TL
Diameter	26 mm
Lengte	1500 mm
Algemene opmerkingen		De omgevingstemperatuur gedurende de hele set van metingen was 22 deg C. Opwarmeffect: klein effect, temperatuur van de buis stabiel na 30 minuten. Spanningsafhankelijkheid: vermogen en lichtopbrengst zijn niet noemenswaard afhankelijk van de lampspanning, wel een lineaire afhankelijkheid. Voor alle ruwe meetdata volg deze link (ledtl_t8_18_1500_138of375lvis_ipletters.zip). Zie deze foto voor een close-up van de leds.

E_v op 1 meter afstand oftewel I_v

Hierbij de plot van de gemiddelde lichtsterkte (I_v) afhankelijk van de hoek van meting t.o.v. de lamp.

Het stralingsdiagram van de lamp.

Dit stralingsdiagram laat een brede bundel zien.

Het verloop van de lichtsterkte afhankelijk van de hoek t.o.v. de lamp.

Bij het nemen van de gemiddelde waardes per hoek, is de stralingshoek te bepalen: dit is door de computer berekend en is 113 graden.

De plot helemaal bovenaan geeft de gemiddelde waardes, zodanig dat het stralingsdiagram een constantere afhankelijkheid geeft afhankelijk van de hoek waaronder gemeten is.

Het zijn deze gemiddelde waardes die gebruikt worden om de totale lichtopbrengst te berekenen.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te berekenen.

Het resultaat van deze berekening voor deze lamp is 460 lm.

Efficiëntie

Een lichtstroom van 460 lm, en een opgenomen vermogen van 19.0 Watt, levert een efficiëntie van 24 lm/Watt.

Met de powerfactor van 0.23 geldt dat voor iedere kWh aan netto vermogen, er 4.2 kVAhr aan reactief vermogen is geweest.

Lampspanning	230 V
Lampstroom	357 mA
Vermogen P	19.0 W
Schijnbaar vermogen S	82.1 VA
PF	0.23

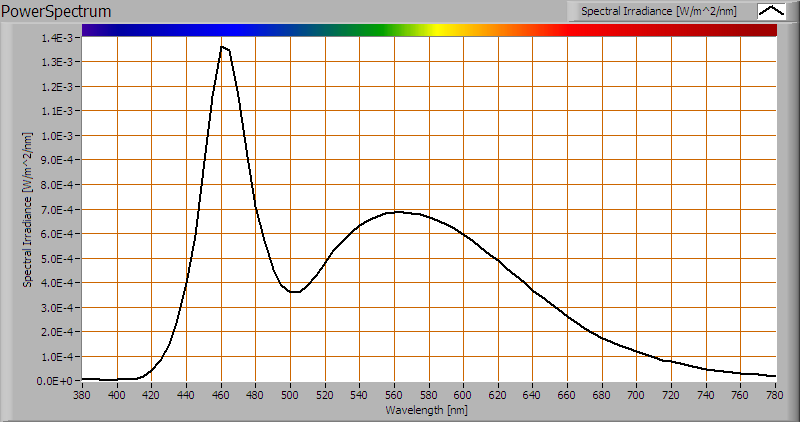

Kleurtemperatuur en licht- ofwel vermogensspectrum

De gemeten kleurtemperatuur van deze lamp is ongeveer 6560 K wat felwit is.

Kleursoort diagram

Het kleursoort diagram en de plaats van het licht van de ledlamp.

Het lichtpunt ligt heel dichtbij het pad van de zwarte straler. Hier wordt op teruggekomen bij de CRI van deze lamp.

De kleurcoördinaten zijn x=0.313 en y=0.319.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

De gegevens mbt de kleurweergave index van het licht van deze lamp.

Deze waarde van 85 geeft aan in hoeverre het licht van deze lamp een aantal referentiekleuren kan weergeven in vergelijk met het licht van een referentiebron.

Deze waarde van 85 is hoger dan de waarde van 80 die als minimum geldt voor een natuurgetrouwe kleurweergave.

De “chromaticity difference” is 0.0051, wat aangeeft hoever de kleur van deze lamp afligt van het pad van de zwarte straler. Deze waarde is kleiner dan 0.0054 en daarmee zeggende dat de CRI berekening nauwkeurig is en er van mag worden uitgegaan.

Spanningsafhankelijkheid

De lamp is onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning.

Spanningsafhankelijkheid van een aantal lampparameters.

Het opgenomen vermogen alsook de verlichtingssterkte hangen niet noemenswaardig af van de aangeboden lampspanning. Tevens is de afhankelijkheid constant over het gemeten gebied van 200 – 250 V lampspanning.

Bij netspanningsvariaties van + en – 5 V volgt een verlichtingssterkte variatie van + en – 1%, wat niet zichtbaar zal zijn.

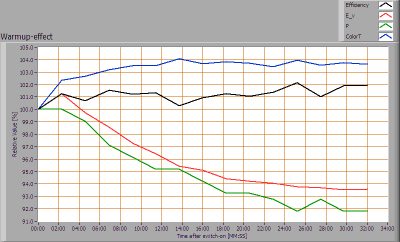

Opwarm-effecten

Van deze lamp zijn de opwarm-effecten doorgemeten op de verschillende interessante parameters. Zie ook de grafiek.

Geen noemenswaardige effecten bij het opwarmen van deze lamp. Het is ook zo dat de temperatuur stabiel is na een half uur.

Close up

De gebruikte leds van dichtbij bekeken.
