LedLightEurope Chipled 7 Watt

Geplaatst door Marcel van der Steen in Energiebesparing, Lampmetingen, Ledlampen Geef een reactie

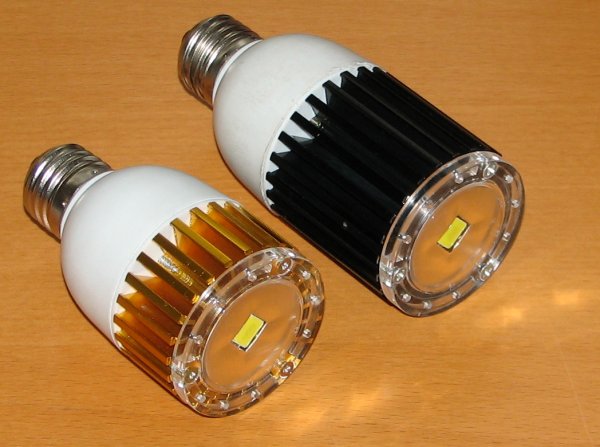

Deze aparte led van LedLight Europe wil ik jullie niet onthouden. Het koellichaam ziet er nog indrukwekkender uit dan zijn 3 W zusje, en is ook nodig, want de lamp wordt handwarm. De voorkant van de lamp is apart te noemen omdat je zo mooi de led-chip ziet. Er komt een helder licht uit (wel koelwit), met een behoorlijke grote stralingshoek.

Zie voor een vergelijk met andere lampen dit overzicht.

/wp-content/uploads/2008/articles/LLE_CHIPLED_7Watt_small.jpg

Samenvatting meetgegevens

parameter waarde gemeten opmerking
Kleurtemperatuur 4780 K
Lichtsterkte Iv 111 Cd
Stralingshoek 110 ° De ledlamp is een brede straler; met deze grote stralingshoek zal de lamp een groot gedeelte verlichten.
Vermogen P 7.44 W
Power Factor 0.52 Met deze powerfactor geldt dat voor iedere kWh aan netto vermogen, er 1.6 kVAhr aan reactie vermogen is geweest. Hiervoor betalen grote bedrijven, particulieren niet. Voor Zie ook dit artikel over PF
Lichtstroom 315 lm
Efficiëntie 42 lm/W Een leuke waarde van efficiëntie.
CRI_Ra 69 Color Rendering Index oftewel de kleurweergave-index. Deze waarde van 69 is niet zo hoog en geeft dus een andere verlichting dan die van een gewone gloeilamp. Zie ook dit artikel.
Coördinaten kleursoort diagram x=0,36 en y=0,41
Fitting E27
Diameter 53 mm
Lengte 128 mm
Gewicht 210 gram Best een stevige en zware lamp.
vormfactor spot
Algemene opmerkingen Deze aparte led van LedLight Europe.

E_v op 1 meter afstand

lle_gu10_3leds_warmwit op 1 m

De verlichtingssterkte op 1 meter afstand

Een lamp met een brede stralingshoek van 110 graden.

Afstand bij 400 lux en grafiek

LLE<i>CHIPLED</i>7Watt 400 lx

De afstand waarop de lamp 400 lux geeft is 53 cm

De waarde van 400 lux is interessant omdat dit voldoende is om te lezen. Zie ook dit artikel voor de achtergronden en uitleg.

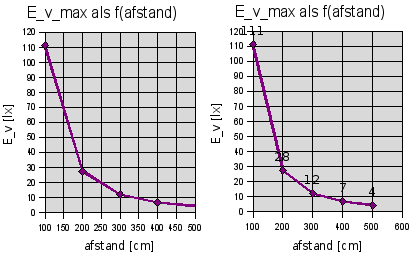

E_v als functie van afstand

LLE<i>CHIPLED</i>7Watt lux als functie van afstand

De verlichtingssterkte als functie van de afstand

De E_v is berekend, volgens de methode hier uitgelegd.

Lichtstroom

Met de meetgegevens van lux op 1 meter, is de lichtstroom te bepalen. Hiertoe bereken ik op een denkbeeldige bol rondom de lamp, hoeveel lichtstroom er doorheen komt. De gegevens van deze berekening zijn in deze spreadsheet te vinden, 315 lm.

In dit bestand vind je ook alle overige berekeningen en meetwaardes.

Efficiëntie

Een lichtstroom van 315 lm, en een opgenomen vermogen van 7.5 Watt, levert een efficiëntie van 42 lm/Watt.

Met de powerfactor van 0.52 geldt dat voor iedere kWh aan netto vermogen, er 1.6 kVAhr aan reactie vermogen is geweest..

Netspanning 230 V
Lampstroom 62.5 mA
Vermogen P 7.4 W
Schijnbaar vermogen S 14.2 VA
PF 0.52

Kleurtemperatuur, vermogensspectrum en dominante golflengte

/wp-content/uploads/2008/articles/LLE_CHIPLED_7Watt_spectrum_small.png

Allerlei gegevens verkegen met de kleurspectrometer

Hierbij een schermafbeelding van wat de kleurspectrometer allemaal meet. Je ziet in één oogopslag het vermogensspectrum, de kleurtemperatuur, de kleurtemperatuur (Correlated Color Temp) van ongeveer 4800 K en de dominante golflengte. Dit zijn de begrippen die ik in het artikel over lichtgrootheden heb uitgelegd.

Kleursoort diagram

/wp-content/uploads/2008/articles/LLE_CHIPLED_7Watt_chromaticity_small.png

Het kleursoort diagram en de plaats van het licht van de ledlamp

Het licht is warmwit, en ligt wel wat af van het pad van de zwarte straler.

De kleurcoördinaten zijn x=0,36 en y=0,41.

Spanningsafhankelijkheid

De lamp heb ik onderzocht op hoe afhankelijk de parameters verlichtingssterkte E_v [lx], de kleurtemperatuur T [K] en het opgenomen netto vermogen P [W] zijn van de lampspanning. De reden is om te zien of een variatie in de netspanning (220 – 240 V is mogelijk in Nederland) leidt to verschil in waardes van de genoemde parameters.

/wp-content/uploads/2008/articles/LLE_CHIPLED_7Watt_spanningsafhankelijkheid_small.png

Spanningsafhankelijkheid van een aantal lamp-parameters

De verlichtingssterkte, het opgenomen vermogen en de kleurtemperatuur zijn niet afhankelijk van een verandering van de netspanning. Dit is prettig want je behoudt de intensiteit en kleur van het licht.

Kleurweergave-index of CRI

Hierbij het plaatje van de kleurweergave index. Deze wordt goed uitgelegd op deze Wiki over kleurweergave-index.

CRI van led-Tl buis

Kleurweergave-index van de lamp

De waarde van 69 ligt wel wat af van de 100 wat wil zeggen dat de kleurweergave niet erg overeenkomt met die van een gewone gloeilamp. Dat hoeft niet erg te zijn, zie ook dit artikel.

3 Reacties to “LedLightEurope Chipled 7 Watt”

  1. Jeanne Eisenhut Says:

    Excellent work, yet again. Good article, Marcel.

  2. haraldbromley@skynet.be Says:

    Beste.
    Daar ik van plan ben systematisch mijn GU10 50W halogeenlampen te vervangen naar LED-verlichting ben ik op zoek naar de beste keuze die er momenteel op de markt is. Ik heb overal inbouwspots diameter 50mm.
    Graag jullie opmerkingen.

    Alvast bedankt
    Harald

  3. mvdsteen Says:

    Hoi Harald,
    Helaas heb ik nog geen ledlamp gezien die zoveel lichtstroom afgeeft als een 50W 230 V halogeenlamp. Je moet dan kijken naar 400 lumen lichtopbrengst, een kleurtemperatuur van 2700 K en een stralingshoek van 40 graden. Ik heb een aantal bedrijven gevraagd of zij er hebben. Ik hoop dat ze reageren.
    Ikzelf ben ook geïnteresseerd, aangezien ik 3 x 3 halogeenlampen heb aan mijn plafond hangen. Trouwens, waarschijnlijk zijn de ledlampen op 230 V niet dimbaar. Het kan zijn dat je dat wel wilt.
    Verder kan het zijn dat je het ook goed vindt wanneer de keurtemperatuur iets hoger is dan 2700 K. Maar ik denk van niet, want je zult het verschil in kilheid goed merken tussen 2700 en 3600 K, en bij 3600 K is de efficiëntie van de lampen nauwelijks hoger dan bij 2700 K, dus daar win je dan niet veel mee.
